Dodavatel: TENSE

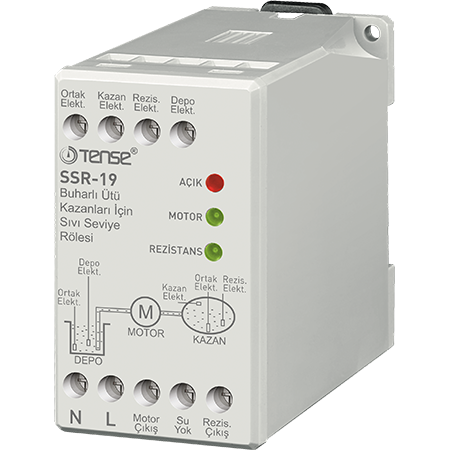

Relé hladiny kapaliny pro napařovací kotle (studnu nebo nádrž)

Kód produktu: SSR-19
412,00 Kč
836,00 Kč
412,00 Kč
-51%
Nízké zásoby: zbývá 10
  • Popis
  • Návody
  • Způsoby platby
  • Záruka

Relé pro kontrolu hladiny vody v kotli a parogenerátoru

Popis produktu

Relé pro kontrolu hladiny vody je určeno pro použití v kotlích, parogenerátorech a systémech ohřevu vody, kde zajišťuje automatické vypnutí elektrického ohřevu při nedostatku vody v nádrži.
Zabraňuje chodu ohřívače „na sucho“, chrání zařízení a prodlužuje jeho životnost.

Zařízení pracuje se dvěma nezávislými kapacitními systémy – TANK (studna/nádrž) a BOILER (kotel/ohřívač).

Funkce zařízení

Řízení hladiny v nádrži (TANK)

  • Dokud je hladina vody nad elektrodou TANK, čerpadlo běží (svítí indikátor „provoz motoru“).

  • Pokud hladina klesne pod elektrodu TANK, čerpadlo se vypne.

Řízení hladiny v kotli/ohřívači (BOILER)

  • Při dosažení hladiny senzoru BOILER se čerpadlo vypne – nádrž je plná.

  • Pokud hladina v kotli klesne pod elektrodu BOILER, spustí se 10sekundové zpoždění, po kterém se čerpadlo automaticky zapne a doplní vodu.

Řízení elektrického ohřevu vody (RES Elect)

  • Pokud voda v kotli dosáhne úrovně RES Elect, ohřívač se zapne (kontrolka zhasne).

  • Pokud hladina klesne pod elektrodu RES Elect, ohřívač se vypne a kontrolka se rozsvítí.

Tato funkce chrání ohřívač před přehřátím nebo zničením při prázdné nádrži.

Zapojení (přehled)

  • Com Elect – společná elektroda (nutno připojit na kovové těleso nádrže/boileru; pokud není vodivé, použít samostatnou elektrodu)

  • Tank Elect – elektroda hladiny ve studni/nádrži

  • Boiler Elect – elektroda hladiny v kotli

  • Res Elect – elektroda pro řízení ohřívače

  • Res Out – výstup pro připojení ohřívače

  • Water Not – výstup pro signalizační kontrolku (absence vody)

Důležité upozornění

  • Elektrody nejsou součástí balení – je nutné je objednat zvlášť.

  • Doporučujeme zakoupit také 3 kusy jističů 2 A pro ochranu vstupních a výstupních obvodů.

  • Relé zapojte přesně dle schématu výrobce.

  • Pokud není nádoba vodivá, je nutné použít speciální společnou elektrodu.

Technické parametry

  • Jmenovité napětí: 220 V AC

  • Pracovní rozsah napětí: 90–110 %

  • Frekvence: 50/60 Hz

  • Příkon: < 3 VA

  • Provozní teplota: -40…+50 °C

  • Připojení: šroubové svorky

  • Montáž: DIN lišta nebo montážní panel

Obsah balení

  • Relé pro kontrolu hladiny vody

  • Dokumentace / schéma zapojení
    (Elektrody nejsou součástí dodávky)
