Monitorovací/ochranné třífázové relé pro kontrolu přepětí, podpětí, sled/výpadek

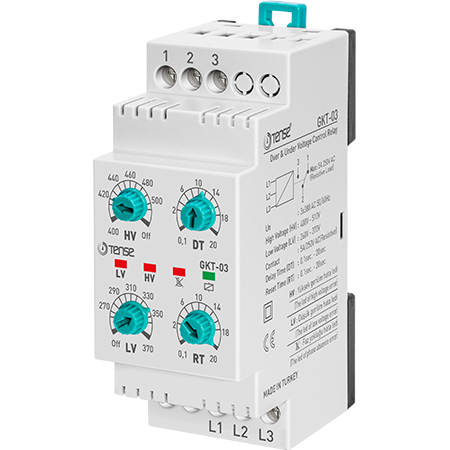

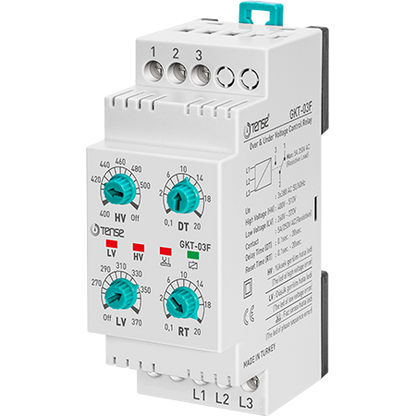

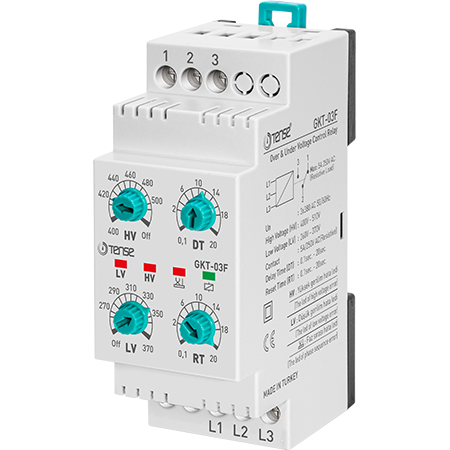

Monitorovací / ochranné třífázové relé pro kontrolu přepětí, podpětí, sekvence a výpadku fáze s časovačem – GKT-03 / GKT-03F (NAPJATÝ)

Třífázové relé pro monitorování napětí 5A, 260–410 V AC, bez monitorování nulového vodiče, se sledem fází – TENSE

Třífázové relé pro monitorování napětí s funkcí kontroly podpětí a přepětí, s nastavitelným časovým zpožděním a automatickým resetem.

Hlavní vlastnosti

• Monitorování přepětí (HV) – pokud napětí překročí nastavenou hodnotu alespoň v jedné fázi.
  Rozsah nastavení:

  • GKT-03: 400–510 V

  • GKT-03F: 400–510 V

• Monitorování podpětí (LV) – pokud napětí klesne pod nastavenou hodnotu alespoň v jedné fázi.
  Rozsah nastavení:

  • GKT-03: 260–370 V

  • GKT-03F: 260–370 V

• Časové zpoždění při poruše (DT) – doba odezvy na odchylku napětí od nastavených hodnot.
  Rozsah: 0,1–20 s

• Doba návratu (RT) – časová prodleva pro opětovné sepnutí relé po návratu napětí do normálu.
  Rozsah: 0,1–20 s

• Automatický restart – zařízení se po normalizaci hodnot automaticky vrací do provozu (v rámci nastaveného času).

• Sled fází / výpadek fáze – dostupné u verzí GKM-02F a GKT-03F.

• Monitorování napájecího napětí – relé se vypne při poklesu napájení pod 152 V (GKT-03 / GKT-03F).

• Hystereze 3 % na návrat relé do provozního stavu.

• LED indikace všech poruch a stavu relé.

• Výstupní kontakt – přepínací suchý kontakt NO + NC, maximální proud 5 A.

• Montáž na DIN lištu, kompaktní rozměry.

Důležité upozornění

Tato relé neslouží k regulaci napětí.
Jsou určena pouze k ochraně a odpojení zátěže (spotřebičů, zařízení) od sítě při:

• přepětí,

• podpětí,

• výpadku fáze,

• nesprávném sledu fází,

• ztrátě nulového vodiče (u příslušných modelů).
