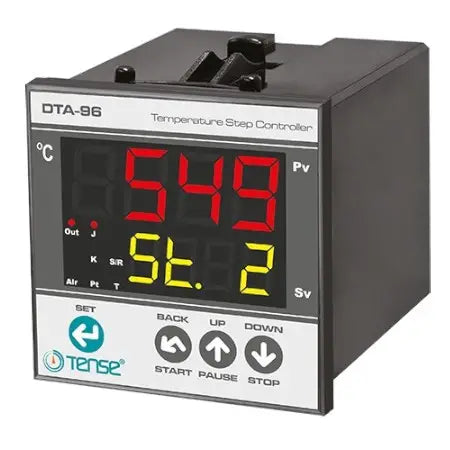

Digitální teplotní stupňové řídicí relé DTA-96

Regulátor teploty (dvoukanálový termostat) s časovačem a topným profilem - automaticky se nastavující PID regulátor, montáž do panelu nebo na přístroj. Krokový regulátor teploty. Rozměry 96x96x90 mm.

Na rozdíl od levných analogů umožňuje termostat TENSE nastavit teplotní limity a čas, po který má teplota dosáhnout nastavených hodnot. To výrazně zjednodušuje proces programování. PID režim navíc umožňuje udržovat teplotu systému co nejblíže nastaveným hodnotám.

Dalším důležitým rozdílem oproti konkurenci je současné zobrazení aktuální teploty, nastavené teploty, regulačního kroku a času. Přítomnost ovládacích tlačítek START/STOP/PAUSE/SET na předním panelu je velmi pohodlná – umožňuje rychlé a efektivní ovládání vašich technologických procesů.

Hlavní vlastnosti:

• Můžete si vybrat jeden z provozních režimů: P, PI, PD, PID nebo jednoduše ON-OFF

• Dva reléové řídicí výstupy OUT a ALARM, volitelně můžete výstup OUT nastavit na polovodičová relé

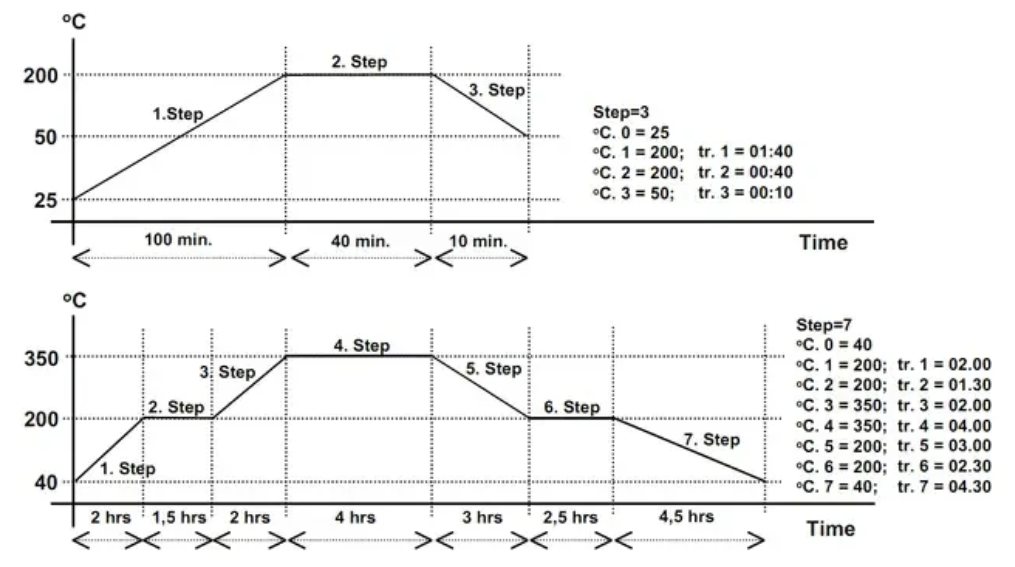

• Nastavení až 20 teplotních úrovní / stupňů ohřevu

• Každý stupeň je programovatelný až na 18 hodin provozu

• Možnost automatického výběru parametrů PID regulace

• Široký výběr teplotních senzorů pro připojení k termostatu — T/C (J, K, T, S, R) nebo Pt100

• Automatické snížení „překmitnutí“ v PID režimu

• Vestavěná funkce Anti-windup — kompenzace integračního efektu saturace

• Možnost výběru absolutní, relativní nebo pásmové hodnoty pro kontakt ALARM

• Možnost nastavení horní a dolní úrovně pro SET a ALARM

• Displej regulátoru zobrazuje dvě hodnoty teploty — 4 znaky 7 segmentů nastavenou hodnotu teploty a 4 znaky 7 segmentů aktuální hodnoty teploty, kterou regulátor měří, a také hodnoty časových intervalů a číslo kroku

• Vestavěná kompenzace vlivu teploty studeného konce senzorů typu T/C (kompenzace studeného konce) 0...50°C

• Lineární kompenzace pro teplotní senzory typu Pt100 připojené k termostatu do 10 Ohmů

• Možnost nastavení hodnoty offsetu teploty měření pro termostat –100...+100°C

• Ochrana parametrů regulátoru teploty heslem

• Regulátor teploty má velmi vysokou přesnost nastavení a časových intervalů

• Energeticky nezávislá paměť (EEPROM) pro ukládání nastavení

• Snadné připojení k ovládanému zařízení — všechna připojení jsou provedena pomocí rychloupínacích konektorů

• Volitelně dostupné napájení 24 V DC nebo AC

• Instalační výška — až 2000 m n. m.

• Teplotní senzor není součástí dodávky

• Nezapomeňte si prosím objednat jistič pro ochranu napájecích obvodů a řídicího/signálního kontaktu.

Měřicí stupnice (rozsahy):

Typ senzoru — rozsah:

• –100 .. 600 °C, typ J T/C, (InPt = J)

• –100 .. 1300 °C, typ K T/C, (InPt = k)

• –100 .. 400 °C, typ T T/C, (InPt = t)

• 0 .. 1750 °C, typ S T/C, (InPt = S)

• 0 .. 1750 °C, typ R T/C, (InPt = r)

• –100 .. 600 °C, Pt100 (InPt = Pt)

• –99,9 .. 600,0 °C, Pt100 (InPt = Pt.0)
