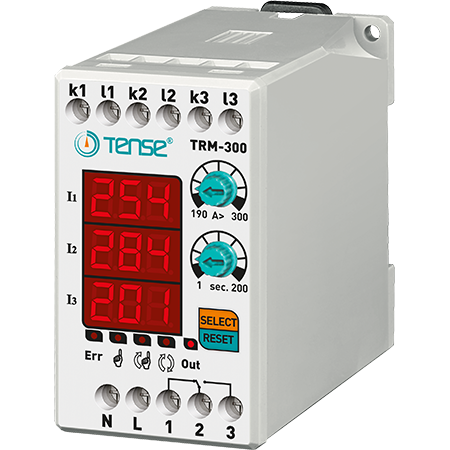

Digitální nadproudové relé s 3×3místným LED displejem TRM-300

Třífázové proudové relé pro kontrolu / omezení proudu zátěže v rozsahu 190–300 A, výrobce TENSE (Turecko)

Digitální nadproudová relé TRM-300 jsou určena k ochraně zátěže před poškozením způsobeným vysokými proudy a zároveň umožňují sledování provozu.

• 190–300 A (nastavitelná hodnota nadproudu)
• 50% pevná asymetrie proudu
• Nastavitelná doba zpoždění chyby
• Nastavitelný provozní režim (automatický, poloautomatický, manuální)

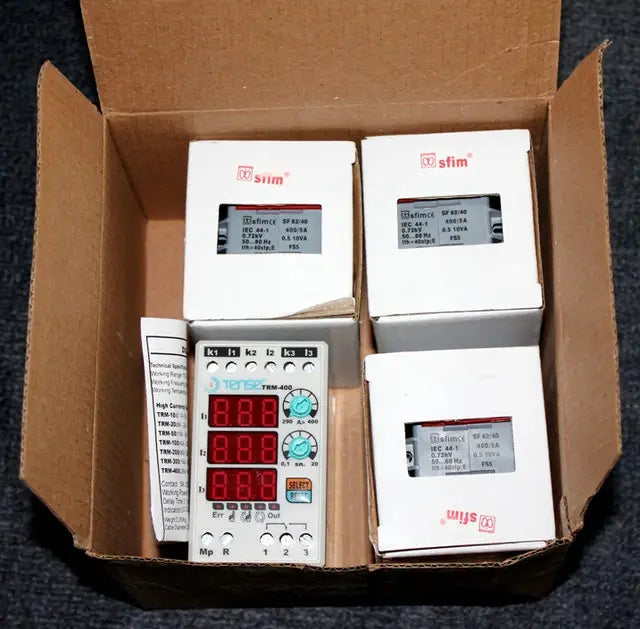

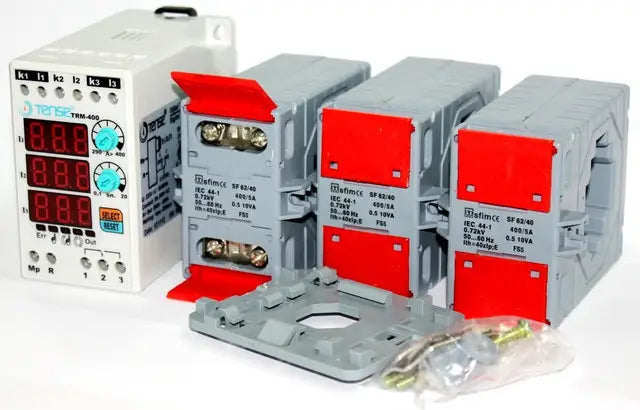

• Při zakoupení proudového relé značky TENSE získáte zařízení připravené k okamžitému použití — součástí dodávky jsou proudové transformátory.

Použití zařízení a princip činnosti

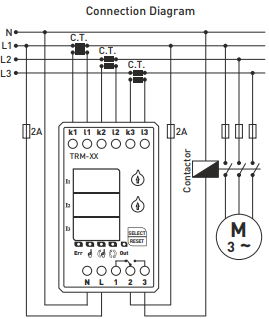

1. Připojte zařízení podle schématu zapojení.
2. Po dokončení zapojení přiveďte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund.
3. Pro nastavení hodnoty nadproudu použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
4. Pro nastavení doby zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.

Když je zařízení zapnuto:
• Relé se sepne, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátor OUT.
• Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátor ERR.
• Po uplynutí doby relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne.

Elektronické proudové relé řady TRM-300 je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu.
Má programovatelný rozsah sepnutí, možnost nastavení doby sepnutí a doby zpětného zapnutí.
K dispozici jsou 3 programy návratu do „pracovního“ režimu — MANUÁLNÍ, POLOAUTOMATICKÝ, AUTOMATICKÝ.

Režimy resetu (Reset Modes):

• Manuální režim: Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítka Reset. V tomto režimu svítí odpovídající LED kontrolka.
• Poloautomatický režim: Systém se po chybě nadproudu automaticky resetuje třikrát, poté čeká na ruční reset při další chybě. V tomto režimu svítí LED kontrolka.
• Automatický režim: Systém se po každé chybě nadproudu resetuje automaticky. V tomto režimu svítí LED kontrolka.

Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka.

Asymetrie 50 % (pevná)

Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení během 2 sekund přejde do režimu chyby asymetrie.
(Tímto se při provozu motoru zabrání poškození systému v případě výpadku jedné fáze.)

Při chybě asymetrie:
• Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR.
• Pro návrat z režimu chyby asymetrie je nutné zařízení resetovat ručně.

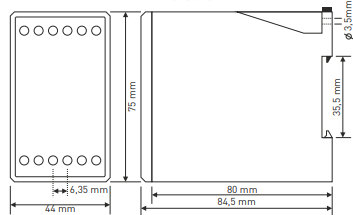

Technické parametry:

• Provozní napětí: 150–260 V AC
• Provozní frekvence: 50/60 Hz
• Příkon: < 6 VA
• Provozní teplota: -20 °C až +55 °C
• Displej: 3×3 číslice, 5 LED diod
• Nastavení nadproudu (A>): 190–300 A
• Doba zpoždění: 1–200 s
• Typ připojení: svorkové připojení
• Kontakty: 5 A / 250 V AC (aktivní zátěž)
• Průměr vodiče: 2,5 mm²
• Hmotnost: max. 250 g
• Montáž: na DIN lištu
• Nadmořská výška provozu: < 2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory dodávanými se zařízením.
