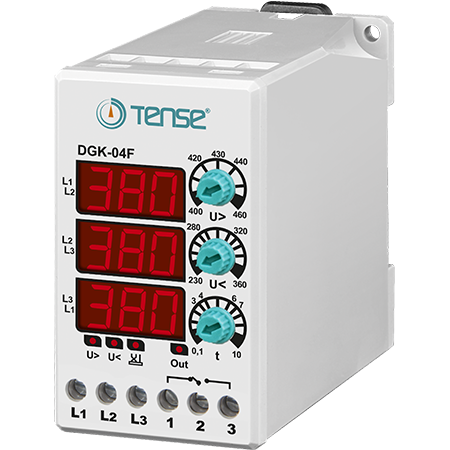

Třífázové digitální napěťové ochranné relé s kontrolou sledu fází (bez nulového vodiče), DGK-04F

Digitální třífázové napěťové ochranné relé na DIN lištu, Tense

Mikroprocesorové ochranné relé Tense DGK-04F je navrženo pro komplexní ochranu citlivých průmyslových zařízení a motorů před riziky spojenými s výkyvy napětí v třífázových sítích. Přístroj nepřetržitě monitoruje sdružené napětí a poskytuje vysoce přesnou ochranu proti přepětí, podpětí a chybnému sledu fází. Specifikem tohoto modelu je zapojení bez nutnosti připojení nulového vodiče (asymetrické/třívodičové sítě).

Relé je vybaveno digitálními displeji pro okamžitý přehled o stavu jednotlivých fází. Uživatel může přesně nastavit mezní hodnoty napětí i časové zpoždění pro vyfiltrování krátkodobých síťových špiček a zamezení nežádoucímu spínání. Kompaktní modulární konstrukce zaručuje snadnou instalaci na standardní nosnou lištu DIN 35 mm.

Hlavní Funkce a Ochrany

• Ochrana proti přepětí a podpětí: Automaticky odpojí výstup, pokud napětí překročí nebo klesne pod nastavené limity.

• Kontrola sledu fází: Zabraňuje chodu motorů v opačném směru v případě nesprávného zapojení fází.

• Bez nulového vodiče (Non-Neutral): Ideální pro systémy, kde není k dispozici nebo vyžadován vodič N.

Technické Parametry

• Typ produktu: Digitální napěťové ochranné relé

• Počet fází: 3 (třífázové zapojení bez N)

• Jmenovité pracovní napětí ($U_n$): 3× 380 V AC (50/60 Hz)

• Způsob montáže: Montážní lišta DIN 35 mm / montážní panel

• Výstupní kontakt: 5 A / 250 V AC (odporová zátěž)

Rozsahy Nastavení

• Ochrana proti přepětí (High Voltage): 400 – 460 V AC (nastavitelná)

• Ochrana proti podpětí (Low Voltage): 230 – 360 V AC (nastavitelná)

• Zpoždění při chybě (Error Waiting Time): 0,1 – 10 s (nastavitelné)
