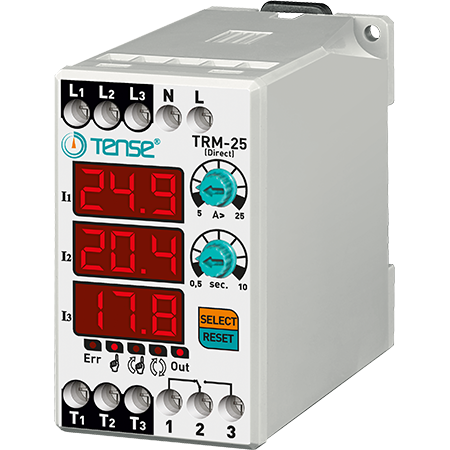

Priame digitálne nadprúdové relé s 3×3-miestnym LED displejom TRM-25

Priame digitálne záťažové relé s 3×3-miestnym LED displejom, 3-fázové s časovačom, rozsah 0,1–25 A, výrobca TENSE (Turecko)

Digitálne tepelné relé sú určené na prevenciu a kontrolu poškodenia záťaží spôsobených vysokým prúdom.

• 0,1–25 A (nastaviteľná hodnota nadprúdu)
• 50% pevná asymetria prúdu
• Nastaviteľná doba oneskorenia chyby
• Prevádzkový režim: nastaviteľný (automatický, poloautomatický, manuálny)
• Vnútorné prúdové transformátory

Použitie zariadenia a princíp činnosti

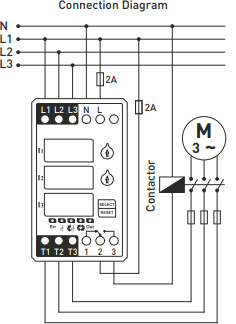

Pripojte zariadenie podľa schémy zapojenia. Po dokončenie pripojenia privedzte napájanie. Po zapnutí displej zobrazuje nastavené hodnoty po dobu 5 sekúnd.

• Na nastavenie hodnoty nadprúdu použite regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
• Na nastavenie doby oneskorenia použite regulátor „t“. Nastavená hodnota sa rovnako zobrazuje na ľavom displeji.

Keď je zariadenie napájané, relé sa vypínať, výstupný kontakt sa prepne na svorku 3 a rozsvieti sa indikátor OUT. Ak prúd prekročí nastavenú hodnotu nadprúdu (A>), zariadenie začne odpočítavať dobu oneskorenia a rozsvieti sa indikátor ERR. Po uplynutí doby relé vypne, kontakt sa prepne na svorku 1 a indikátor OUT zhasne.

Elektronické prúdové relé série TRM-12 je určené pre automatické odpojenie spotrebičov pri prekročení maximálne prípustného prúdu, s programovateľným rozsahom sepnutia, nastavením doby sepnutia a doby spätného zapnutia.
Ďalej sú k dispozícii 3 režimy návratu do „pracovného“ stavu — MANUÁLNY, POLOAUTOMATICKÝ, AUTOMATICKÝ.

Režimy resetu (Reset Modes):

• Manuálny režim: Po chybe nadprúdu je je potrebné zariadenie resetovať stlačením tlačidla Reset. V tomto režime svieti zodpovedajúca LED kontrolka.
• Poloautomatický režim: Zariadenie automaticky resetuje systém trikrát pri vzniku chyby nadprúdu, potom čaká na ručný reset pri ďalšej chybe. V tomto zmene režimu bliká zodpovedajúca LED kontrolka.
• Automatický režim: Zariadenie automaticky resetuje systém pri každej chybe nadprúdu. V tomto režime bliká zodpovedajúca LED kontrolka.

Poznámka: Pre zmenu režimu podržte tlačidlo SELECT po dobu 10 sekúnd. Po Pri zmene režimu sa rozsvieti zodpovedajúca LED kontrolka.

Asymetria 50 % (pevná)

Ak rozdiel medzi najväčším a najmenším fázovým prúdom prekročí 50 %, zariadenie počas 2 sekúnd prejde do režimu chyby asymetrie.
(Pri prevádzke motora to zabraňuje poškodeniu systému v prípade výpadku jednej fázy.)

Pri chybe asymetrie:
• Skupina displejov dvoch fáz, ktoré poruchu spôsobily, začne blikať a rozsvieti sa indikátor ERR.
• Ak je prúd nižší ako 2 A, zariadenie asymetriu nekontroluje.
• Pre návrat z režimu chyby asymetrie je nutné zariadenie resetovať ručne.

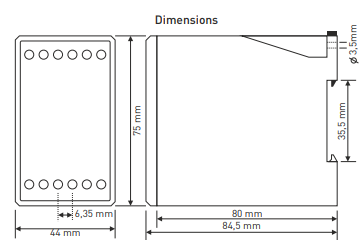

Technické parametre

• Prevádzkové napätie: 150–260 V AC
• Prevádzková frekvencia: 50/60 Hz
• Príkon: < 6 VA
• Prevádzková teplota: -20 °C až +55 °C
• Displej: 3×3 číslice, 5 LED diód
• Nastavenie nadprúdu (A>): 0,1–25 A
• Doba oneskorenia: 0,1–20 s
• Typ pripojenia: svorkové pripojenie
• Kontakty: 5 A / 250 V AC (aktívna záťaž)
• Priemer vodiča: 2,5 mm²
• Hmotnosť: max. 250 g
• Montáž: na DIN lištu
• Nadmorská výška prevádzky: < 2000 m

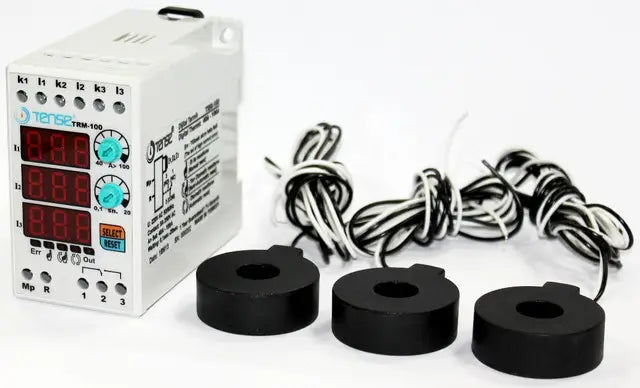

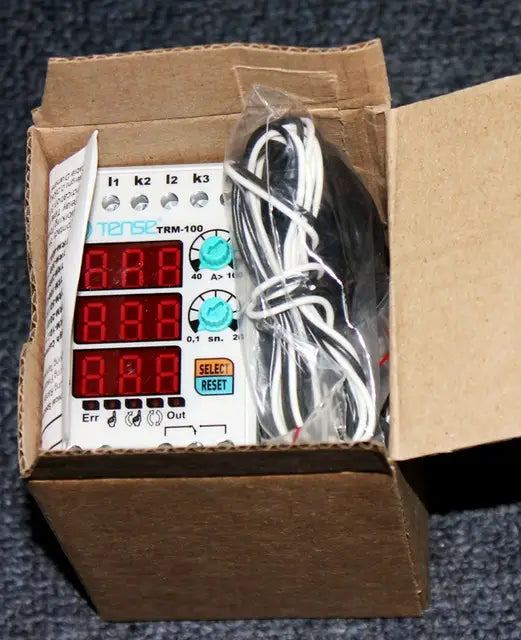

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 sa môžu používať iba s prúdovými transformátormi, ktoré sú súčasťou dodávky.

Model TRM-400 sa môže používať s prúdovým transformátorom 400/5
