Analisador de rede trifásico TPM-01ESH – TENSE (Turquia)

Descrição:
Medidor digital multifuncional de painel para parâmetros de rede trifásica destinado à medição precisa e monitorização dos valores elétricos. Permite monitorizar correntes, tensões, frequência, potência e energia com possibilidade de comunicação via RS485 ModBus RTU.

Funções principais

• Medição de tensão e corrente trifásica

• Indicação de energia ativa, reativa e aparente (P, Q, S)

• Visualização dos valores de Cosφ e fator de potência de cada fase

• Medição da tensão e corrente fase-neutro e fase-fase de cada fase

• Medição de frequência

• Harmónicas de tensão e corrente até à 31.ª harmónica

• Valores totais de importação e exportação de energia ativa (ΣkWh)

• Energia reativa indutiva e capacitiva total (ΣkVArh)

• Visualização dos valores mínimos e máximos, necessidade máxima

• 2 saídas de relé e 1 entrada digital

• Registos de eventos (tensão/corrente alta/baixa, desequilíbrio, THD-I)

• Menu protegido por palavra-passe

Características técnicas

• Comunicação: RS485 ModBus RTU (1200–38400 bps)

• Ligação: transformador de tensão trifásico e transformador de corrente trifásico

• Transformadores de corrente compatíveis: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

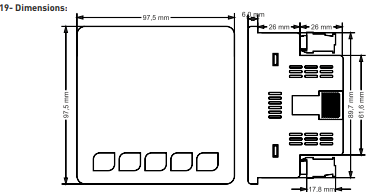

• Dimensão do painel: painel de montagem digital padrão

Utilização

• Monitorização de redes elétricas trifásicas em aplicações industriais e comerciais

• Monitorização do consumo de energia e qualidade da alimentação

• Integração em sistemas de automação via ModBus RTU
