Cyfrowe nadprądowe przekaźnik z wyświetlaczem LED 3×3 cyfry TRM-400

Proudowe relé do kontroli/ograniczenia obciążenia, 3-fazowe, zakres 290–400 A, producent TENSE (Turcja)

Cyfrowe przekaźnik przeciążeniowy TRM-400 jest przeznaczone do ochrony obciążenia przed uszkodzeniami spowodowanymi wysokimi prądami i jednocześnie umożliwia kontrolę pracy.

• 290–400 A (ustawiana wartość przeciążenia)
• Regulowany czas opóźnienia błędu
• Regulowany tryb pracy (automatyczny, półautomatyczny, ręczny)

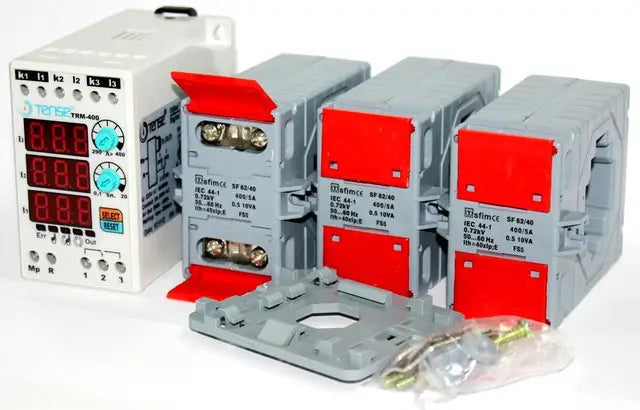

• Przy zakupie przekaźnika prądowego TENSE otrzymasz urządzenie gotowe do pracy – w dostawie są zawarte transformatorów prądowych.

Użycie urządzenia i zasada działania

1. Podłącz urządzenie zgodnie z dołączonym schematu połączeń.
2. Po zakończeniu podłączania podłącz zasilanie. Po włączenia wyświetlacz pokaże ustawione wartości przez 5 sekund.
3. Aby ustawić wartość przeciążenia użyj regulatora „A>“. Ustawiona wartość jest wyświetlana na lewej stronie wyświetlacza.
4. Aby ustawić czas opóźnienia użyj regulatora „t“. Ustawiona wartość jest również wyświetlana po lewej wyświetlaczu.

Kiedy urządzenie jest włączone:

• Przekaźnik się załącza, kontakt wyjściowy przełącza się na zacisk 3 i zapali się wskaźnik OUT.
• Jeśli prąd przekroczy ustawioną wartość przeciążenia (A>), urządzenie odlicza czas opóźnienia, przy czym zapali się wskaźnik ERR.
• Po upływie ustawionego czasu przekaźnik wyłącza kontakt, przełącza się na zacisk 1, a wskaźnik OUT gaśnie.

Elektroniczne przekaźniki prądowe serii TRM-400 są przeznaczone do automatycznego odłączenia odbiorników przy przekroczeniu maksymalnie dopustowych prądów. Posiada programowalny zakres uruchamiania, możliwość ustawienia czasu uruchomienia i czasu ponownego włączenia. Dostępne są 3 tryby powrotu do "stanu roboczego" – RĘCZNY, PÓŁAUTOMATYCZNY, AUTOMATYCZNY.

Tryby resetu (Reset Modes)

• Ręczny tryb: Aby zresetować urządzenie po przeciążenie należy nacisnąć przycisk Reset. W tym trybie zapali się odpowiednia dioda LED.
• Półautomatyczny tryb: Urządzenie umożliwia automatyczny reset systemu trzy razy w przypadku przeciążenia, a następnie czeka na ręczny reset przy następnym błędzie. Zaświeci się odpowiednia dioda LED.
• Tryb automatyczny: Urządzenie umożliwia automatyczny reset systemu przy każdym błędzie przeciążenia. Zaświeci się odpowiednia dioda LED.

Uwaga: Aby zmienić tryb, przytrzymaj przycisk SELECT przez 10 sekund. Po zmianie trybu zaświeci się odpowiednia dioda LED.

Parametry techniczne

• Napięcie robocze: 150–260 V AC
• Częstotliwość robocza: 50/60 Hz
• Zużycie energii: <6 VA
• Temperatura pracy: -20 °C … +55 °C
• Wyświetlacz: 3 × 3 cyfry, 5 LED
• Wartość przeciążenia (A>): 290–400 A
• Czas opóźnienia: 1–200 s
• Typ połączenia: złącze śrubowe
• Kontakty: 5 A / 250 V AC (aktywny obciążenie)
• Średnica kabla: 2,5 mm²
• Waga: max. 250 g
• Montaż: na szynę DIN
• Maksymalna wysokość nad poziomem morza: <2000 m

 Uwaga: Modele TRM-50, TRM-100, TRM-200 i TRM-300 można używać tylko z transformatorami prądowymi, które są częścią dostawy.

Model TRM-400 można używać z transformatorem prądowym 400/5
