Cyfrowe nadprądowe przekaźnik z 3×3-miejscowym wyświetlaczem LED TRM-100

Trójfazowe przekaźniki prądowe do kontroli / ograniczenia prądu obciążenia w zakresu 40–100 A, producent TENSE (Turcja)

Cyfrowe przekaźniki prądowe TRM-100 są przeznaczone do ochrony obciążenia przed uszkodzeniom spowodowanym wysokim prądem i jednocześnie umożliwiają kontrolę pracy.

• 40–100 A (ustawiana wartość prądu nadmiarowego)
• 50% stała asymetria prądu
• Ustawialny czas opóźnienia awarii
• Ustawialny tryb pracy (automatyczny, półautomatyczny, ręczny)

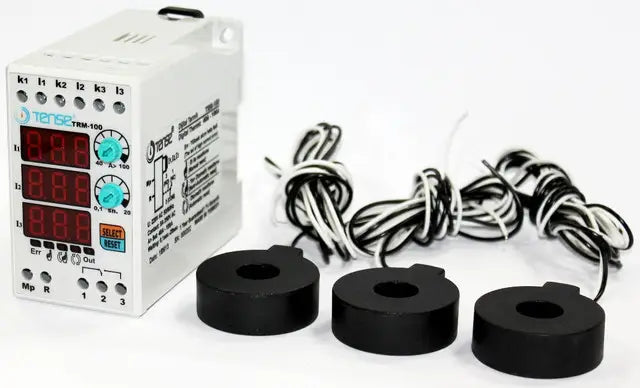

• Przy zakupie przekaźnika prądowego TENSE otrzymasz kompletną instalację gotową do provozu — součástią dostawy są prądowe transformatory.

Użycie urządzenia i zasada działania

1. Podłącz urządzenie zgodnie ze schematem połączeń.
2. Po zakończeniu podłączania podłącz zasilanie. Po włączenia wyświetlacz pokaże ustawione wartości przez 5 sekund.
3. Aby ustawić wartość do ustawienia prądu nadmiarowego użyj regulatora „A>”. Ustawiona wartość jest wyświetlana na lewym wyświetlaczu.
4. Aby ustawić czas opóźnienia użyj regulatora „t”. Ustawiona wartość jest również wyświetlana na lewym wyświetlaczu.

Gdy urządzenie jest włączone:
• Przekaźnik zostanie aktywowany, styk wyjściowy przełączy się na zacisk 3 i zaświeci się wskaźnik OUT.
• Jeśli prąd przekroczy ustawioną wartość prądu nadmiarowego (A>), urządzenie zacznie odliczy czas opóźnienia i zaświeci się wskaźnik ERR.
• Po upływie czasu przekaźnik wyłączy się, styk przełączy się na zacisk 1, a wskaźnik OUT zgaśnie.

Opis

Przekaźnik prądowy serii TRM-100 jest przeznaczone do automatycznego odłączenia urządzeń przy przekroczeniu maksymalnego dopuszczalnego prądu.
Umożliwia ustawienie prądu załączającego, czasu opóźnienia oraz czasu ponownego włączenia.
Są dostępne 3 programy powrotu do trybu „roboczego” — RĘCZNY, PÓŁAUTOMATYCZNY i AUTOMATYCZNY.

Tryby resetowania:

• Tryb ręczny: Po awarii nadprądu konieczne jest urządzenie resetuje się, naciskając przycisk Reset. W tym trybie świeci odpowiednia dioda LED.
• Tryb półautomatyczny: System automatycznie resetuje się po awarii nadprądu trzy razy, a następnie czeka na ręczne zresetowanie przy następnej awarii. W tym trybie świeci odpowiednia dioda LED.
• Tryb automatyczny: System automatycznie resetuje się po każdej awarii nadprądu. W tym trybie świeci odpowiednia dioda LED.

Uwaga: Aby zmienić tryb, przytrzymaj przycisk SELECT przez 10 sekund. Po zmianie trybu zapali się odpowiednia dioda LED.

Asymetria 50 % (stała)

Jeśli różnica między największą a najmniejszą fazą prąd przekroczy 50 %, urządzenie w ciągu 2 sekund przejdzie w tryb awarii asymetrie.
(Tym samym podczas pracy silnika zapobiega się uszkodzeniu systemu w przypadku utraty jednej faza.)

W przypadku błędu asymetrii:
• Grupa wyświetlaczy dwóch faz, które spowodowały awarię, zacznie migać i zaświeci się wskaźnik ERR.
• Aby opuścić tryb awarii, należy ręcznie zresetować urządzenie.

Parametry techniczne:

• Napięcie robocze: 150–260 V AC
• Częstotliwość pracy: 50/60 Hz
• Moc: < 6 VA
• Temperatura pracy: -20 °C do +55 °C
• Wyświetlacz: 3x3 cyfry, 5 diod LED
• Ustawienie prądu nadmiarowego (A>): 40–100 A
• Czas opóźnienia: 0,1 s – 20 s
• Typ połączenia: zaciskowe
• Kontakty: 5 A / 250 V AC (obciążenie aktywne)
• Średnica przewodu: 2,5 mm²
• Waga: max. 250 g
• Montaż: na szynie DIN
• Wysokość nad poziomem morza: < 2000 m

Uwaga: Modele TRM-50, TRM-100, TRM-200 i TRM-300 można używać tylko z transformatorami prądowymi, które są częścią dostawy.
Model TRM-400 można używać z transformatorem prądowym 400/5.
