Trīsfāzu uzraudzības/aizsardzības relejs fāzes atteices/asym/over-sūkņa kontrolei

Fāzes aizsardzības releji ir izstrādāti, lai aizsargātu ierīces ar precīzām vērtībām darba sprieguma un fāžu maiņas funkcijām pirms kļūdām, kas var rasties tīkla sprieguma un motora temperatūras dēļ.

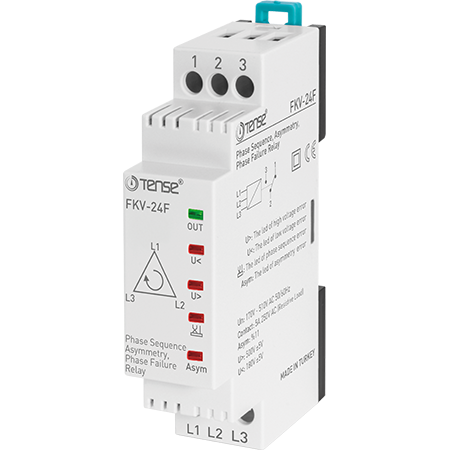

FKV-24F ir konstanta asimetrija 11 %. Tā var darboties pie sprieguma no 180 līdz 500 V AC.

Asimetrija nozīmē atšķirību starp sprieguma vērtībām. Īpaši trīsfāzu slodzēm, piemēram, motori, augstsprieguma spole patērē lielu strāvu un zemsprieguma spole zems spriegums. Tāpēc tie strādā nelīdzsvaroti un spoles laika gaitā bojājas.

Kad ir ierīce ieslēgta, kontaktu slēdzis nr. 1 (NC) un 2 (COM) ir savienoti un kontaktus nr. 2 (COM) un 3 (NO) ir atslēgti. Ja sprieguma vērtības ir normālā diapazonā, LED diode (OUT) relejā iedegsies; kontaktu slēdzis 1 (NC) un 2 (COM) ir atslēgti, kontaktu slēdzis 2 (COM) un 3 (NO) ir savienoti.

Ja atšķirība starp sprieguma vērtībām pārsniegs 11 %, LED relejs pēc aptuveni 1 sekundes izslēgsies un kontaktu slēdzis 1 (NC) un 2 (COM) savienosies un kontaktu slēdzis 2 (COM) un 3 (NO) atslēgsies. Ja starp sprieguma vērtībām atšķirība samazinās par 5 V, LED relejs iedegsies un kontaktu slēdzis 1 (NC) un 2 (COM) atslēgsies un kontaktu slēdzis 2 (COM) un 3 (NO) savienosies.

Ja fāžu secība ir pareiza, LED relejs iedegas; kontaktu slēdzis 1 (NC) un 2 (COM) ir atslēgti un kontaktu slēdzis 2 (COM) un 3 (NO) ir savienoti. Ja fāžu secība ir nepareiza, LED relejs iedegas, LED relejs izslēdzas un kontaktu slēdzis nr. 1 (NC) un 2 (COM) savienosies, un kontaktu slēdzis nr. 2 (COM) un 3 (NO) atslēgsies.

Ja sprieguma vērtība pārsniegs iestatīto augsta sprieguma vērtību, LED diode, kas norāda uz augsta sprieguma kļūdu (U>). Ja sprieguma vērtība nenokritīs zem normālās vērtības 2 sekunžu laikā, ierīcei būs augsta sprieguma kļūda spriegums. Šajā pozīcijā LED releja diode izslēdzas, kontaktu slēdzis nr. 1 (NC) un 2 (COM) ir savienoti, un kontaktu slēdzis nr. 2 (COM) un 3 (NO) ir atslēgti. Kad sprieguma vērtība nokrīt zem iestatītās augsta sprieguma vērtības par 5 V, LED diode, kas norāda uz augsta sprieguma kļūdu, izslēdzas un ierīce sāk atskaitīt kļūdas aizkaves laiku (t). Pēc kļūdas gaidīšanas laika beigām iedegsies LED releja diode, kontaktu releja numurs 1 (NC) un 2 (COM) ir atvienoti un kontaktu releja numurs 2 (COM) un 3 (NO) ir savienoti.

Ja sprieguma vērtības nokrīt zem iestatītās zema sprieguma vērtības, iedegsies LED diode, kas norāda uz zema sprieguma kļūdu (U <). Ja sprieguma vērtības kļūdas aizkaves laikā nepalielināsies līdz normālajai vērtībai, ierīcei būs zema sprieguma kļūdu. Šajā pozīcijā LED diode relejā izslēgsies, kontaktu releja numurs 1 (NC) un 2 (COM) ir savienoti un kontaktu releja numurs 2 (COM) un 3 (NO) ir atvienoti. Ja sprieguma vērtība pārsniedz iestatīto zema sprieguma vērtību par 5 V, LED diode, kas norāda uz zema sprieguma kļūdu, izslēgsies un ierīce sāks atlikt kļūdas aizkavi (t). Pēc kļūdas aizkaves laika beigām iedegas LED diode relejā un kontaktu releja numurs 1 (NC) un 2 (COM) ir atvienoti un kontaktu releja numurs 2 (COM) un 3 (NO) ir savienoti.

Galvenais raksturojums:

Provozní spriegums (Un): 3x380 VAC

Provozní frekvence: 50/60 Hz.

Provozní jauda: <4 VA

Provozní temperatūra: No -20 °C līdz 55 °C

Zems spriegums: 180 VAC (cietais)

Augsts spriegums: 500 VAC (cietais)

Asimetrija: ~% 11 (cietais)

Bez nulles vadītājs: jā

Indikācija: 5 LED diodes

Kontakts: Aktīvā slodze 5A / 250 VAC

Diametrs kabelim: 2,5 mm2

Svars: <110 g.

Uzstādīšana: Uzstādīšana uz DIN sliedes
