Mjerač razine za bušotinu spremnika / Regulator za monofaznu pumpu DIN 30A

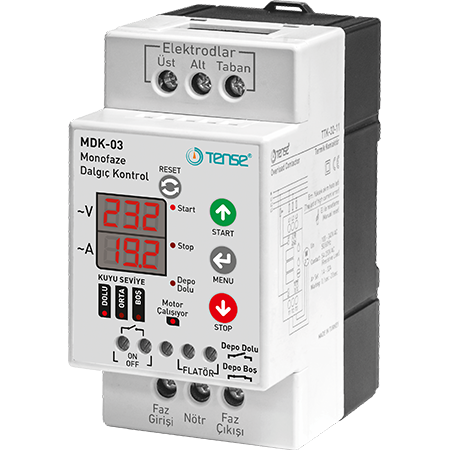

Kontrolna jedinica jednofazne potopne pumpe do 4 kW, 150 V–270 V AC, 30 A, Tense

Kod: MDK-03

Elektrode (senzori razine tekućine) nisu uključeni u isporuku

Nova kontrolna jedinica MDK-03 tvrtke Tense dizajnirana je da štiti jednofazne potopne pumpe od svih mogućih problema koji se mogu pojaviti tijekom rada, uključujući prenapone i strujne udare, nedostatak vode u bunaru ili bušotinu i preopterećenje pumpe. Ugrađene funkcije također omogućuju praćenje razinu punjenja rezervoara, postavljati vremenska kašnjenja za hitne situacije, pratiti udarne struje i daljinski uključivati i isključivati sustav.

Tehničke informacije:

Radni napon: 150–270 V AC

Frekvence: 50 Hz

Raspon struje: 1–30 A

Potrošnja energije: <6 W

Osjetljivost na tekućinu: <50 kOhm

Klasa zaštite: IP20

Raspon radnih temperatura: -20 °C do +55 °C

Presjek kabela: Maks. 10 mm², elektrode do 2,5 mm²

Težina: 0,25 kg

Nadmorska visina instalacije: Manje od 2000 m

Rad regulatora

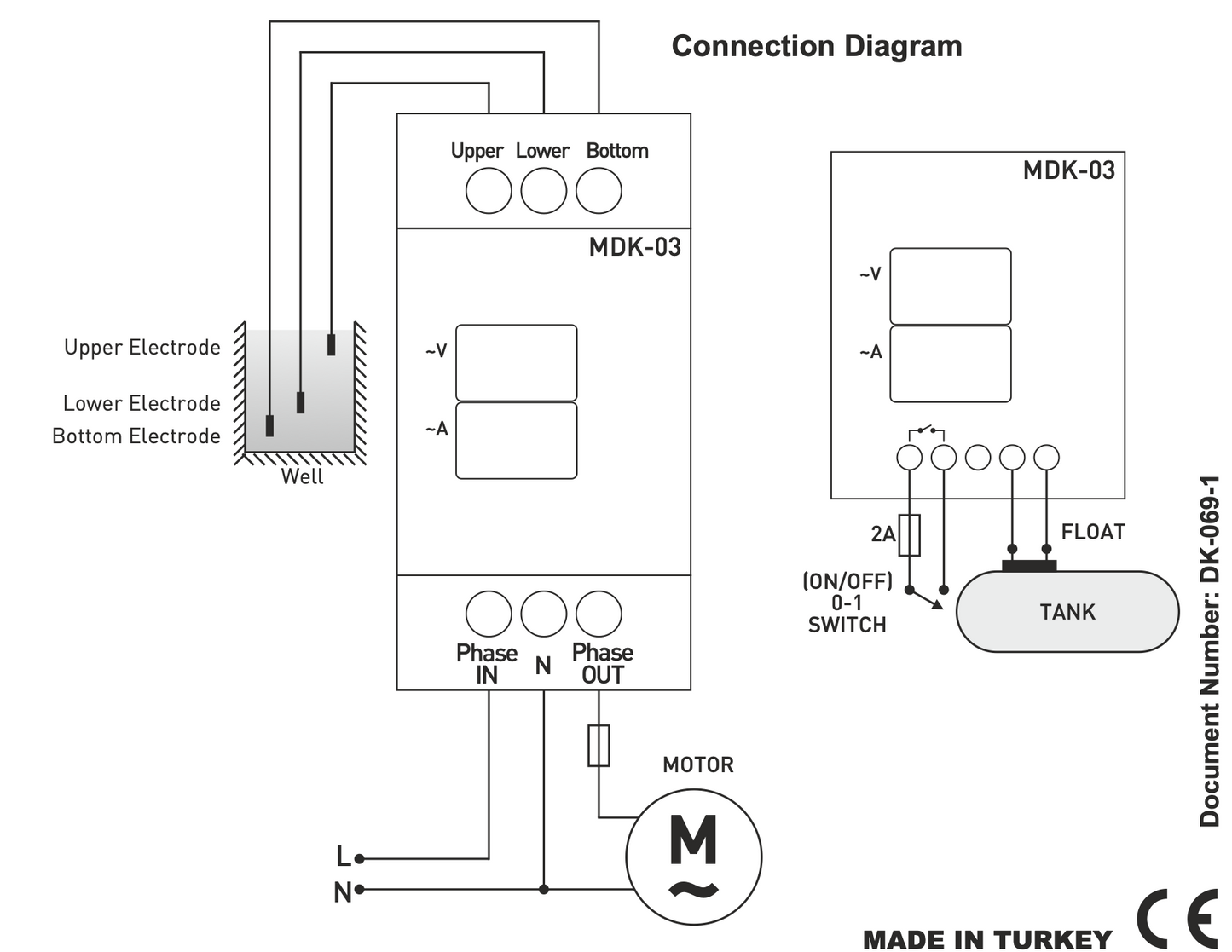

Prije priključivanjem uređaja, molimo vas da pročitate dio „Važno!“. Priključite senzore i fazni vodič pumpe na uređaj prema shemi povezivanja navedenoj u podacima lista i zatim priključite napajanje. Provjerite je li tvorničko podešavanje uređaja odgovara radnim parametrima vaše pumpe. Ako je potrebno, može se promijeniti sljedeći parametri:

(P1) – Maksimalno dopušteno napajanje (230…270 V, tvorničko podešavanje 245 V)

(P2) – Maksimalna dopuštena struja (1…20 A, tvorničko podešavanje 5 A)

(P3) – Minimalno dopušteno napajanje (150…210 V, tvorničko podešavanje 160 V)

(P4) – Minimalna dopuštena struja (1…20 A, tvorničko podešavanje 0 A)

(P5) – Kašnjenje odgovora na grešku (0…850 s, tvorničko podešavanje 2 s)

(P6) – Vrijeme automatskog resetiranja nakon greške struje (ISKLJUČENO…850 s, tvorničko podešavanje ISKLJUČENO)

(P7) – Množitelj struje za interval pokretanja (1…10, tvorničko podešavanje 3) (P8) – Vrijeme intervala pokretanja (0…850 s, tvorničko podešavanje 10 s)

(P9) – Broj automatskih resetiranja greške struje, nakon kojih uređaj prelazi u hitnog režima i zahtijeva intervenciju osoblja (ISKL....200, tvorničko podešavanje ISKL)

(P10) – Vrijeme kašnjenja odziva gornjeg senzora (duže kašnjenje znači da se pumpa uključuje manje puta, što produžava njegovu trajnost) (0....850 min, tvornički postavke 0 s min)

(P11) – Indikuje da li su elektrode uronjene u vodu: ako je vrijednost manja od 230, ima vode (crveni ekran označava gornju elektrodu, žuti ekran označava donju elektrodu)

(P12) – Programira memoriju posljednjeg stanja regulatora prije isključivanja. (0...1, tvornički postavke 1)

Nakon početnom povezivanju na napajanje uređaja čeka 4 sekunde, zatim analizira parametara mreže i njihovu usklađenost s postavljenim parametrima, provjerava da li je u vodu iz bunara, da li ima mjesta u akumulacijskoj posudi, i ako je regulator u režimu „START“ (svijetli zeleni indikator „START“), aktivira upravljačke kontakte i pali gornji zeleni indikator „pumpa“. Na ekranima se prikazuju trenutne vrijednosti napetosti i struje.

Način „START“: Za ulazak u ovaj način pritisnite gumb START.

Način „STOP“: Za ulazak u ovaj način pritisnite gumb STOP. U ovom načinu uređaj ne provodi nikakvu regulaciju i neće pokrenuti pumpu.

Napominjemo također, ako planirate koristiti relej razine bez plovnog senzora i daljinskog prekidača, provjerite jeste li na terminalima „ON-OFF“ i „FLATOR“ postavili ste spojnice; inače regulator neće raditi ili će raditi neispravno.

Važno!!! Prije povezivanja uređaja, molimo pročitajte ovaj dio:

- Regulator potopne pumpe mora biti priključen prema shemi povezivanja navedeno u tehničkom listu proizvoda.

- Provjerite da tekućina koja se pumpa nije zapaljiva niti eksplozivna.

- Temperatura na mjestu instalacije regulatora mora biti viša od 0 °C.

- Nikada ne priključujte napon na ulaze regulatora za priključak plovnog senzora.
