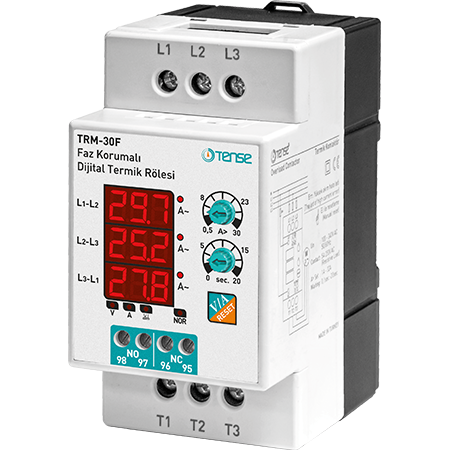

Digitalno nadproudovno rele s zaštitom napona i 3×3-mjestnim LED displejem TRM-30F

Monitorirajuće nadproudno rele TRM-30F s displejem, 3-fazno do 25A

Namijenjeno je zaštiti uređaja osjetljivih na vrijednosti radnog struje i napona prije grešaka, koje mogu nastati kao rezultat:

• strujnog preopterećenja (podesiva vrijednost struje 0,5 … 30 A)
• asimetrija struje (50 %, fiksna vrijednost)
• asimetrija napona (30 %, fiksna vrijednost)
• prenapona i podnapona (Umin: 265 V, Umax: 440 V, fiksna vrijednost)

Digitalno rele za preopterećenje nadprouda TRM-30F s displej omogućava prikaz trenutnog struje u svakoj fazi i štiti motor ili uređaj protiv nadprouda, prenapona, podnapona, isključenja faze i promjene redoslijeda faza. Ova digitalna relea za preopterećenje su dizajnirana da spriječe oštećenje motora/opterećenja visokim strujama i istovremeno omogućila kontrolu trenutnog struje koja teče u svakoj fazi na displeju. Također mogu kontrolirati vrijednosti udruženog napona između faza.

Zahvaljujući dva izlazna relea (1x NO, 1x NC) je moguće također upravljati ili isključiti opterećenje pri postizanju postavljene vrijednosti nadprouda, nebo zapnout signalizační kontakt do řídicího sustava. Digitalno rele TRM-xx imaju ugrađene strujne transformatore i 3x3-mjestni displej za prikaz struje.

Korištenje i princip rada

1. Povežite uređaj prema priključnoj sheme. Neispravno povezivanje može oštetiti uređaj.
2. Postavite nadproud uređaja pomoću upravljača ">A" prema radnom strujnom opterećenju koje ćete provjeriti.
3. Nakon povezivanja napajanja tijekom prve sekunde na gornjem displeju prikazat će postavljenu vrijednost nadprouda i na središnjem displeju vrijeme čekanja na grešku.
4. Trenutne vrijednosti struja iz faza se prikazuju nakon jedne sekunde rada i upalit će se indikatorska LED.
5. Nakon pritiska na gumb "V/A/RESET" se prikazuju vrijednosti spojene napetosti između faza.

Upravljači

• "A>" – postavka dopuštenog preopterećenja; vrijednost se prikazuje na gornjem displeju.
• "sec." – postavka vremena čekanja na grešku nadproudu; vrijednost se prikazuje na središnjem displeju.

"Stanje kontakata"

• "NO 95-96, NC 97-98:"

• "Uređaj bez napona ili u grešnom stanju:" "NO isključen, NC uključen."
• "Uređaj pod naponom i bez" "grešaka: NO uključen, NC isključen."

"Indikacijska LED"

• "LED "V" – svijetli pri prenapona/podnapona ili grešci" "asimetrija napona."
• "LED "A"" "– svijetli pri visokom strujnom" "ili grešci strujne asimetrije."
• "LED "XI"" "– svijetli pri pogrešnom" "redoslijed faza."
• "LED "NOR"" "– svijetli kada je uređaj" "pod naponom i sustav je bez grešaka."

"Funkcija gumba" "V/A/RESET"

• Reset: pritisak na 3 sekunde briše grešku, LED „A“ se gasi, NO kontakt se uključuje, NC kontakt se isključuje.
• V/A: kratko pritisnite za prebacivanje prikaz između vrijednosti struje i napona.

Zaštite i princip rada

1. Zaštita od prekomjerne struje (0,5–30 A):

• Ulaz u grešku: pri prekoračenje postavljene struje se čeka postavljeno vrijeme. Ekran faze trepće, LED „A“ svijetli, NO isključen, NC uključen, LED NOR se gasi.
• Opustění greške: struja ispod postavljene vrijednosti, pritisnite reset na 3 sekunde.

2. Zaštita od asimetrije struje:

• Ulaz: razlika struje između faza >50 %, čeka 3 sekunde, ekran trepće, LED „A“ svijetli.
• Opustění: razlika <50 %, pritisnite reset. na 3 sekunde.

3. Zaštita od prenapona (U>440 V):

• Ulaz: napona >440 V, čeka 3 sekunde, zaslon trepće, LED „V“ svijetli.
• Napustanje: napona <435 V nakon trajanje 3 sekunde.

4. Zaštita od podnapona (U<265 V):

• Ulaz: napona <265 V, čeka 3 sekunde, zaslon trepće, LED „V“ svijetli.
• Napustanje: napona >270 V nakon trajanje 3 sekunde.

5. Zaštita od asimetrije napona:

• Ulaz: razlika napona >30 %, čeka 3 sekunde, zaslon trepće, LED „V“ svijetli.
• Napustanje: razlika <30 % tijekom 3 sekunde.

6. Zaštita slijeda faza:

• Pogrešno povezivanje faza upalit će LED „XI“.

Izračun strujne asimetrije

Uređaj izračunava asimetriju prema formuli:

Primjer: ((25 – 15) / 25) × 100 = 40 % strujne asimetrije

Tehnička specifikacija

• Napajanje napona: mjereno napona 3f 3x400 VAC
• Provozni napon (Un): 3x380 V AC 50/60 Hz, vlastita potrošnja <10 VA
• Podešeni nadstrujni (Overload): 0,5–30 A
• Čekanje na grešku (t): 0–20 s
• Displej: 3x3 znamenke, visina 9 mm, 7 indikacijskih LED
• Prekoračenje napona: 440 V (L-L)
• Podnapon: 265 V (L-L)
• Asimetrija napona: 30 %
• Asimetrija struje: 50 %
• Čekanje na grešku asimetrije: 3 s
• 2x izlazni relej (1x NO, 1x NC): 3 A / 250 V AC (rezistivno opterećenje)
• Tip priključka: vijčane stezaljke
• Presjek kabela: 2,5 mm² (kontakti releja) / 6 mm² (ulaz i izlaz opterećenja za mjerenje)
• Težina: max. 380 g
• Montaža: na DIN šinu
• Provozni temperatura: -20°C … +55°C
• Provozni nadmorska visina: <2000 m
