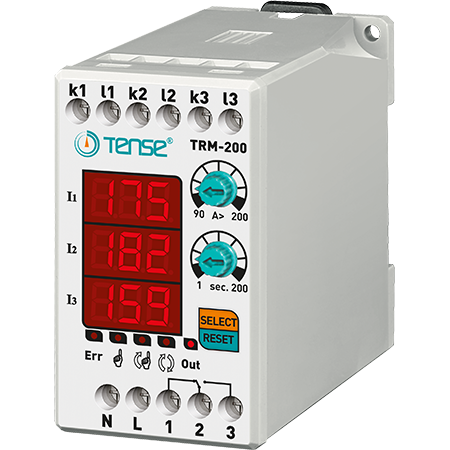

Digitalno nadproudno rele s 3×3-mjestnim LED zaslonom TRM-200

Trofazna strujna releja za kontrolu / ograničenje struje opterećenja u raspona 90–200 A, proizvođač TENSE (Turska)

Digitalna nadstrujna releja TRM-200 namijenjena su zaštiti opterećenja od oštećenjem uzrokovanim visokim strujama i istovremeno omogućuju praćenje prometa.

• 90–200 A (podesiva vrijednost preopterećenja)
• 50% fiksna asimetrija struje
• Podesivo vrijeme kašnjenja greške
• Podesivi radni način (automatski, poluautomatski, ručni)
• Pri kupnji strujnog releja marke TENSE dobit ćete uređaj spreman za trenutne upotrebe — u isporuci su uključeni transformatori struje.

Korištenje uređaja i princip rada

1. Priključite uređaj prema shemi povezivanja.
2. Nakon završetka povezivanja priključite napajanje. Nakon uključivanja displej će prikazivati postavljene vrijednosti tijekom 5 sekundi.
3. Za postavljanje vrijednosti preopterećenja koristite regulator „A>“. Postavljena vrijednost se prikazuje na na lijevom displeju.
4. Za postavljanje vremena kašnjenja koristite regulator „t“. Postavljena vrijednost također se prikazuje na lijevom na displeju.

Kada je uređaj uključen:
• Relej će se aktivirati, izlazni kontakt će se prebaciti na terminal 3 i upalit će se indikator OUT.
• Ako struja premaši postavljenu vrijednost preopterećenja (A>), uređaj će početi odbrojava vrijeme kašnjenja i svijetli indikator ERR.
• Nakon isteka postavljenog vremena relej se isključuje, kontakt se prebacuje na priključak 1 i indikator OUT se gasi.

Opis

Elektroničko strujno relej serije TRM-200 je namijenjeno za automatsko isključivanje uređaja pri prekoračenju maksimalno dozvoljenog strujnog opterećenja.
Ima programabilni raspon uključivanja, mogućnost postavljanja vremena kašnjenja i vremena ponovnog uključivanja.
Na raspolaganju postoje 3 režima povratka u radno stanje — RUČNI, POLUAUTOMATSKI, AUTOMATSKI.

Režimi resetiranja (Reset Modes):

• Ručni režim: Nakon greške preopterećenja potrebno je uređaj resetirati pritiskom na tipku Reset. U ovom režimu svijetli odgovarajuća LED kontrolka.
• Poluautomatski režim: Sustav se nakon greške preopterećenja automatski resetira tri puta, zatim čeka na ručno resetiranje pri sljedećoj grešci. U ovom režimu svijetli odgovarajuća LED kontrolka.
• Automatski režim: Sustav se nakon svake greške preopterećenja automatski resetira. U ovom režimu svijetli odgovarajuća LED kontrolka.

Napomena: Za promjenu režima držite tipku SELECT na razdoblje od 10 sekundi. Nakon promjene režima, upalit će se odgovarajuća LED lampica.

Asimetrija 50 % (fiksna)

Ako je razlika između najveće i najmanje faze ako struja premaši 50 %, uređaj će unutar 2 sekunde preći u režim greške asimetrije.
(Time se tijekom rada motora sprječava oštećenje sustava u slučaju prekida jedne od faza.)

U slučaju greške asimetrije:
• Grupa prikaza dviju faza koje su uzrokovale grešku počet će treptati i upalit će se indikator ERR.
• Za povratak iz režima greške asimetrije potrebno je ručno resetirati uređaj.

Tehnički parametri:

• Radni napon: 150–260 V AC
• Radna frekvencija: 50/60 Hz
• Snaga: < 6 VA
• Radna temperatura: -20 °C do +55 °C
• Prikaz: 3x3 znamenke, 5 LED dioda
• Postavka nadstruje (A>): 90–200 A
• Vrijeme kašnjenja: 1 s – 200 s
• Tip veze: svorkovni
• Kontakti: 5 A / 250 V AC (aktivno opterećenje)
• Promjer vodiča: 2,5 mm²
• Težina: max. 250 g
• Montaža: na DIN šinu
• Nadmorska visina rada: < 2000 m

Napomena: Modeli TRM-50, TRM-100, TRM-200 i TRM-300 mogu se koristiti samo s strujnim transformatorima koji su uključeni u isporuku.

Model TRM-400 može se koristiti s strujnim transformatorom 400/5.
