Distributeur: TENSE

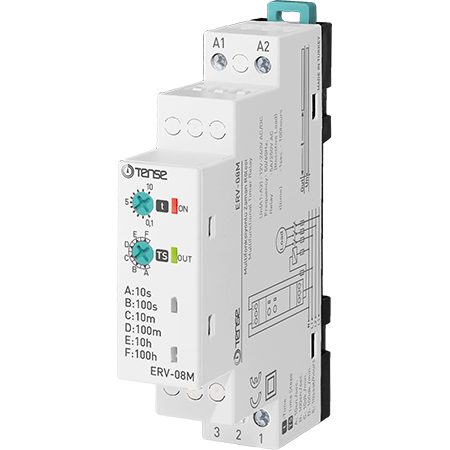

Relais temporisé, 12V – 240V AC/DC 1 / 10 / 100 sec min heure

Code produit: ERV-08M
€23,34
€23,34
Faibles stocks : il reste 8
  • Description
  • Instructions
  • Méthodes de paiement
  • Garantie

Détaillé description

Temps relai avec mise sous tension retardée ERV-08M jusqu'à 100 heures, avec alimentation universelle Un:12-230VAC



- mise sous tension retardée du contact NO après la mise sous tension (sans signal de contrôle)

- plage de temps de 0,1 seconde à 100 heures

- 1x contact de commutation 5A/250VAC (bornes 1,2,3)

- 2x indicateur LED (alimentation, bobine de relais)

- alimentation universelle 12 - 230V AC/DC / 4VA bornes A1-A2

- montage sur rail DIN

- protection IP20

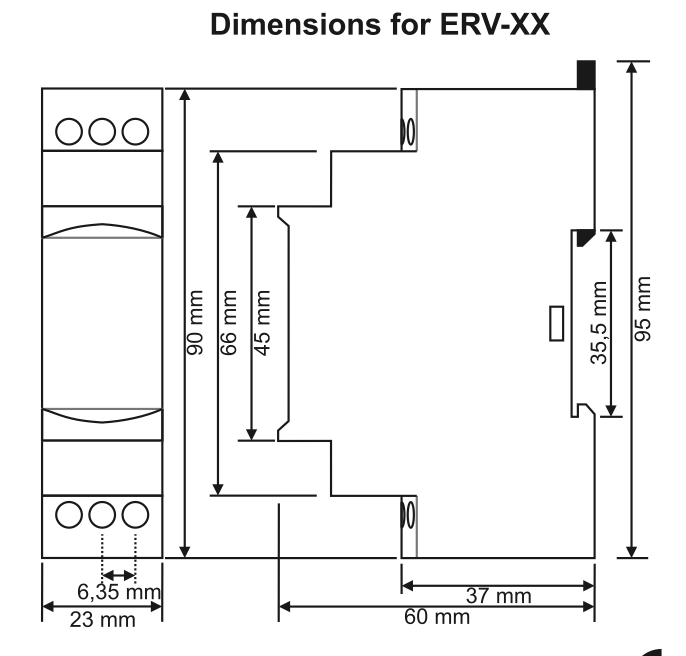

- dimensions 91 x 18 x 65 mm



Contrôle et description de la fonction :

LED indicateurs : ON (LED rouge) = le relais est connecté à l'alimentation, OUT (LED verte) = s'allume : le relais de sortie est activé (contacts 2-3 connectés), OUT (LED verte) = clignote : compte le temps jusqu'à l'activation.

Rotatif potentiomètre pour la plage de valeur « t » de 0,1 (1%) à 10 (10=100%)

Rotatif potentiomètre pour la valeur maximale du temps « TS » : A=10s, B=100s, C=10min., D=100min., E=10hod., F=100hod.



Relais permet l'activation retardée du contact NO (bornes 2-3) après l'activation de l'alimentation (sans signal de contrôle).

Fonction commutation : Le temps est réglé à l'aide du contrôleur (TS et t). Le changement de temps en tournant le contrôleur se manifeste lors de la prochaine connexion de l'alimentation. Le relais de sortie contient un commutateur contact SPDT, borne 2=COM, borne 3=NO, borne 1=NC

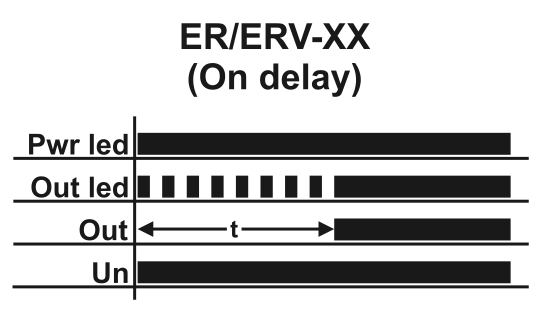

1/ ON Délai (bornes 2 - 3) :

- activation retardée après connexion de l'alimentation Un (sans signal de contrôle)

- après la connexion de l'alimentation commence à compter le temps réglé (t) et après son expiration, enclenche le relais de sortie Out (RLY) (connecte les bornes 2-3)



2/ Utilisation du contact NC comme délai OFF (bornes 2-1)

- les bornes 2 – 1 sont connectées même sans présence d'alimentation

- après la connexion de l'alimentation commence à compter le temps réglé, après son expiration, il s'enclenche relais de sortie et déconnecte les bornes 1-2



Utilisation : Retarde l'activation de la charge (par exemple, ventilateur s'active uniquement après l'activation de l'éclairage des toilettes, l'éclairage s'allume après l'ouverture de la porte du garage, démarrages des moteurs après l'événement demandé, contacteurs, etc.). Le compte à rebours commence après activation du relais, voir la photothèque.
