Distributeur: TENSE

TK30S - Transformateur de courant de mesure 100/5 150/5 200/5 250/5 300/5 400/5 500/5

Code produit: TK30S1505203
€13,95
€13,95
34 en stock
Désignation: 150/5
  • Description
  • Instructions
  • Méthodes de paiement
  • Garantie

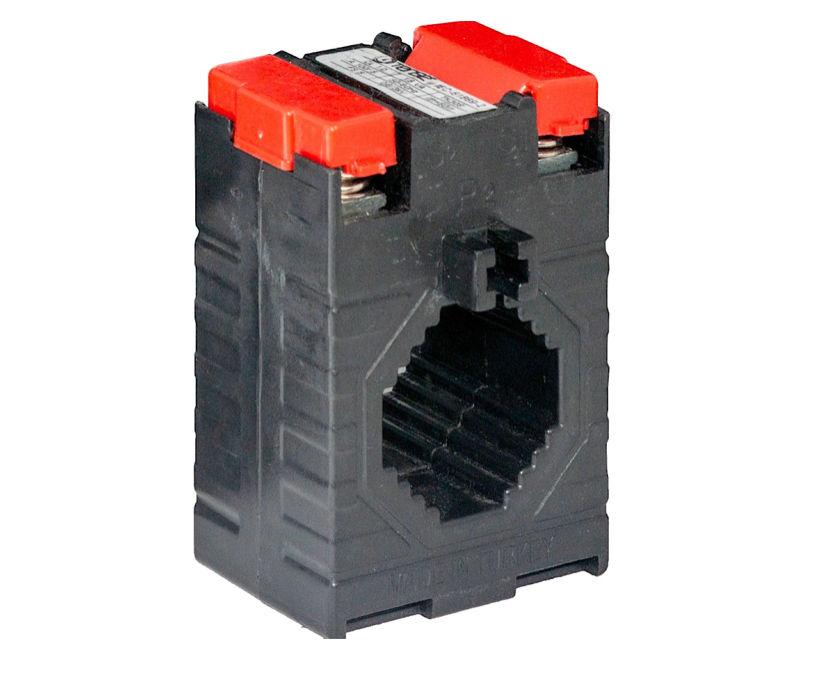

TENSE TK30S – Proudový transformátor

Popis produktu

Proudový transformátor TENSE TK30S (100/5) je určen k převodu vysokého proudu z výkonové části elektrického obvodu na standardizovaný sekundární proud vhodný pro měření, monitorování a ochranu zařízení.

Používá se pro nepřímé měření střídavého proudu v nízkonapěťových instalacích a slouží jako rozhraní mezi výkonovým obvodem a měřicí technikou, jako jsou ampérmetry, elektroměry, monitorovací moduly nebo ochranná relé.

Konstrukce s průchozím jádrem umožňuje instalaci bez přerušení vodiče – kabel se jednoduše protáhne okénkem. To zajišťuje rychlou, bezpečnou a ekonomickou montáž.

Klíčové vlastnosti

  • Přesná měření díky třídě přesnosti 0,5 – stabilní převod a minimální ztráty.

  • Snadná instalace – kompaktní design, možnost montáže v omezeném prostoru, široký rozsah použití.

  • Vysoká izolační odolnost – zkušební napětí 3 kV / 1 minuta.

  • Široký teplotní rozsah: –25 °C až +85 °C.

  • Univerzální použití – vhodný pro rozvaděče, průmyslové systémy, energetické aplikace a měřicí systémy.

  • Kompatibilní s normami: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Specifikace

Parametr     Hodnota
Jmenovitý primární proud  100 A
Jmenovitý sekundární proud  5 A
Jmenovitý výkon (zátěž)  2,5 VA
Třída přesnosti  0,5
Zkušební napětí izolace  3 kV / 1 min
Provozní frekvence  50 / 60 Hz
Průměr okna  až 26 mm
Montáž  DIN lišta nebo montážní nožičky
Provozní teplota –25 °C … +85 °C
Materiál krytu  Samozhášivý termoplast
Rozměry (Š × V × H)  73 × 49 × 26,5 mm
Hmotnost  cca 150 g
Výrobce  TENSE (Turkeye)

Použití

  • Elektrické rozvaděče a skříně

  • Průmyslové automatizační a řídicí systémy

  • Nízkonapěťové elektrárny a distribuční systémy

  • Systémy monitorování zátěže a ochrany zařízení

  • Motorové ovládací panely (MCC)

  • Energetické měřicí a technické systémy

Design a materiály

Kryt proudového transformátoru je vyroben ze samozhášivého, tepelně odolného plastu s vysokou mechanickou pevností.

Jádro transformátoru je z feromagnetické slitiny s nízkými ztrátami, což zajišťuje stabilní a přesný převod i při proměnném zatížení.

Svorky sekundárního vinutí jsou opatřeny ochranným krytem, který zvyšuje bezpečnost připojení.
Správná instalace minimalizuje riziko zkratů nebo poruch.

Download on

Technical information on current transformers (996 kB) - to be sent on request
