Suora digitaalinen ylivirtarele 3×3-numeron LED-näytöllä TRM-25

Suorat digitaaliset kuormitusreleet, joissa on 3×3-numeroinen LED-näyttö, 3-vaiheiset ajastimella, alue 0,1–25 A, valmistaja TENSE (Turkki)

Digitaaliset lämpöreleet on suunniteltu estämään ja valvomaan vaurioita kuormista, jotka johtuvat korkeasta virrasta.

• 0,1–25 A (säädettävä ylivirtaraja)
• 50% kiinteä virran epäsymmetria
• Säädettävä virheviiveaika
• Käyttötila: säädettävä (automaattinen, puoliksi automaattinen, manuaalinen)
• Sisäiset virransyöttömuuntajat

Laitteen käyttö ja toimintaperiaate

Liitä laite kytkentäkaavion mukaan. Kun liitännän loppuunsaattamiseksi kytke virta. Kun laite on päällä, näyttö näyttää asetetut arvoja 5 sekunnin ajan.

• Aseta ylivirtaraja käyttämällä regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
• Aseta viiveaika säätimellä „t“. Asetettu arvo näkyy myös vasemmassa näytössä.

Kun laite on virrassa, rele kytkeytyä, lähtökontakti vaihtuu liittimeen 3 ja OUT-indikaattori syttyy. Jos virta ylittää asetetun ylivirtarajan (A>), laite alkaa laskee viivytysaikaa ja ERR-indikaattori syttyy. Kun aika on kulunut rele katkaisee, kontakti vaihtuu liittimeen 1 ja OUT-indikaattori sammuu.

Elektroninen virtarele TRM-12 -sarjasta on tarkoitettu laitteiden automaattiseen irrottamiseen, kun maksimi sallittua virtaa, ohjelmoitavalla kytkentäalueella, kytkentäajan asetuksella kytkentä ja takaisin kytkentäajat.
Lisäksi on saatavilla 3 tilaa palata "työ"-tilaan — MANUAALINEN, PUOLETAUTOMAINEN, AUTOMAATTINEN.

Nollausmodit (Reset Modes):

• Manuaalinen tila: Ylivirhetilanteen jälkeen on on tarpeen nollata laite painamalla Reset-painiketta. Tässä tilassa syttyy vastaava LED-merkkivalo.
• Puoletomaattinen tila: Laite nollaa järjestelmän automaattisesti kolme kertaa ylivirhetilanteessa, minkä jälkeen se odottaa manuaalista nollausta seuraavassa virheessä. Tässä tilassa vastaava LED-merkkivalo vilkkuu.
• Automaattinen tila: Laite nollaa järjestelmän automaattisesti jokaisessa ylivirheestä. Tässä tilassa vastaava LED-merkkivalo vilkkuu.

Huomautus: Tilamuutoksen tekemiseksi pidä SELECT-painiketta painettuna 10 sekunnin ajan. Sen jälkeen Tilamuutoksen yhteydessä vastaava LED-merkkivalo syttyy.

Asymmetria 50 % (kiinteä)

Jos suurimman ja pienimmän vaihejohdon virran ero ylittää 50 %, laite siirtyy asymmetriavirhetilaan 2 sekunnin kuluessa.
(Moottorin käytön aikana se estää järjestelmän vaurioitumisen, jos yksi vaihe katkeaa.)

Asymmetriavirhe:
• Kahden vaiheen näyttöryhmä, joka aiheutti vian, alkaa vilkkua ja ERR-indikaattori syttyy ERR.
• Jos virta on alle 2 A, laite ei tarkista asymmetriaa.
• Asymmetria-tilasta palautumiseen laite on nollattava manuaalisesti.

Tekniset parametrit

• Käyttöjännite: 150–260 V AC
• Käyttötaajuus: 50/60 Hz
• Teho: < 6 VA
• Käyttölämpötila: -20 °C – +55 °C
• Näyttö: 3×3 numeroa, 5 LEDiä
• Yliherkkyyden säätö (A>): 0,1–25 A
• Viiveaika: 0,1–20 s
• Liitostyyppi: liittimellinen liitos
• Kontaktit: 5 A / 250 V AC (aktiivinen kuorma)
• Johdinhalkaisija: 2,5 mm²
• Paino: max. 250 g
• Asennus: DIN-kiskoon
• Käyttökorkeus: < 2000 m

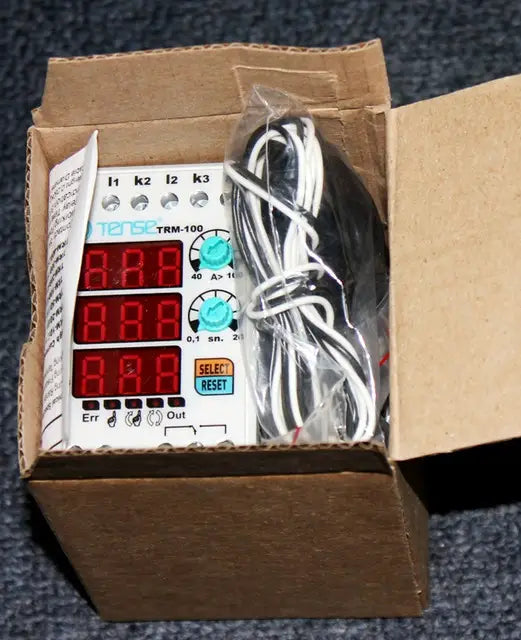

Huomautus: Malleja TRM-50, TRM-100, TRM-200 ja TRM-300 voidaan käyttää vain virransiirtimien kanssa, jotka sisältyvät toimitukseen.

Mallia TRM-400 voidaan käyttää virransiirtimen 400/5 kanssa
