Digitaalinen ylivirtarele ylijännitesuojalla TRM-30M

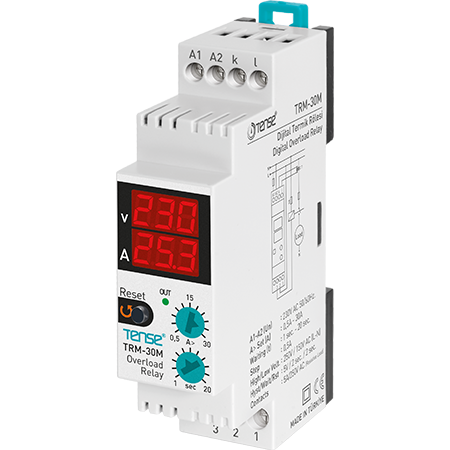

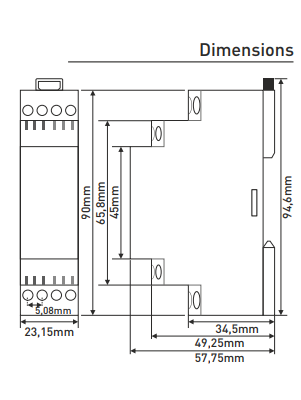

Seurantavirta- ja jännitesuoja rele TRM-30M näytöllä, 1-vaiheinen enintään 30 A

Yksivaiheinen digitaalinen rele, joka on tarkoitettu suojaa herkkiä laitteita ylivirrasta, ylijännitteestä ja alijännitteestä. Mahdollistaa tarkka virran rajan ja aikaviiveen säätö ja näyttää mitatut jännitteen ja virran arvoja kaksiriviseltä näytöltä.

TRM-30M on tarkoitettu suojaamaan 1-vaiheisten laitteiden suojaaminen käyttövirran ja jännitteen arvoilta. Relae pakkaus sisältää virtamuuntajan ja sillä on seuraavat toiminnot:

• Virran suoja ylikuormitus (säädettävä virta-arvo 0,5 … 30 A)
• Ylijännitesuoja, jännite yli 250 VAC (tiukasti asetettu arvo)
• Alijännitesuoja, jännite alle 150 VAC (tiukasti asetettu arvo)
• Jännitteen hystereesi: 5 V (kiinteä asetettu arvo)
• Jännitteen virheen viive: 2 s (kiinteästi asetettu arvo)
• Jännitteen virheen nollaus: 2 s (kiinteästi asetettu arvo)

Käyttö ja toimintaperiaate

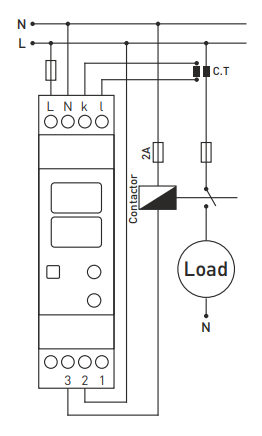

Liitä laite liitteenä olevan kaavion mukaan kytkentä. Väärä kytkentä voi vahingoittaa laitetta. Aseta ylivirran arvoa laitteesi käyttövirta-arvojen mukaan, jota aiot käyttää.

Kun virta on kytketty:

• Ensimmäisen sekunnin aikana ylänäytöllä näyttää asetetun ylivirtarajan.
• Alareunassa näkyy viiveaika virheitä.
• Jännite vaiheen L ja neutraalin johtimen N välillä näkyy ylänäytöllä.
• Verkosta otettu virta näkyy alareunassa yhden sekunnin käytön jälkeen.

Asetukset

• A> – arvon asetus ylivirrasta; arvo näkyy ylänäytössä.
• sek. – odotusaika-asetus ennen siirtymistä ylivirtavirhetilaan; arvo näkyy alareunassa.

Kun virta on kytketty, NO on kytketty kontakti ja ”OUT” -valon merkkivalo palaa.

Kun laite siirtyy virhetilaan tila:

• Asianmukainen näyttö vilkkuu
• LED „OUT“ sammuu
• NO-kontakti avautuu
• NC-kontakti kytkeytyy

Suojaustoiminnot

1. Suojatoiminto korkean virran varalta – siirtyminen virhetilaan:

• Jos verkosta otettu virta ylittää asetetun ylivirtarajan, laite odottaa asetettua aikaa viive ja sitten siirtyy virhetilaan.
• Virhetilassa: EI kontaktia avattu, alareuna vilkkuu, LED „OUT“ sammuu, NC-kontakti on kytketty.

Lähtö virhetilasta:

• Jos virta laskee asetetun arvon alle, laite päättää virhetilan painamalla reset-nappia 3 sekunniksi.
• Normaalissa toiminnassa: EI kontaktia kytketty, alanuori näyttö palaa vakaasti, LED "OUT" palaa, NC-kontakti on auki.

2. Ylijännitesuoja (U > 250 V) – tulo:

• Kun jännite on yli 250 V, odottaa laite 2 sekuntia ja siirtyy virhetilaan.
• Virhetilassa: EI kontaktia auki, ylänäyttö vilkkuu, LED "OUT" sammuu, NC-kontakti on kytketty.

Lähtö:

• Laite päättää automaattisesti virhetilan 2 sekuntia jännitteen laskiessa alle 245 V.
• Normaali toiminta: NO kiinni, yläpaneeli palaa vakaasti, LED "OUT" palaa, NC auki.

3. Alijännitesuoja (U < 150 V) – tulo:

• Kun jännite on alle 150 V, odottaa laite 2 sekuntia ja siirtyy virhetilaan.
• Virhetilassa: EI auki, ylänäyttö vilkkuu, LED "OUT" sammuu, NC on kytketty.

Lähtö:

• Automaattinen virhetilan päättäminen 2 sekuntia jännitteen noustessa yli 155 V.
• Normaali toiminta: NO kiinni, yläpaneeli palaa vakaasti, LED "OUT" palaa, NC auki.

Virhesignaali

• Yläpaneeli vilkkuu: korkean tai matalan jännitteen virhe.
• Alapaneeli vilkkuu: korkean virtaa.
• LED OUT: palaa, kun on laite normaalitilassa. NO-kontakti kiinni.
