DAV-72D paneeli digitaalne ampermeeter ja voltmeeter vahelduvvoolu jaoks 100 amprit, 150 V

paneel digitaalne multimeeter 72x72 mm (elektrooniline ampere-voltmeeter) 1faasiline, valmistatud ettevõtte TENSE poolt, sisaldab voolutrafo.

DAV-72D on digitaalne kombineeritud voltmeeter-ampere-meeter, mõeldud pidevaks jälgimine:

vahelduv pinget (AC) faasi ja nulljuhtme vahel,

ja võetud koormusvoolu (AC), mõõdetud välise voolutrafo abil transformaatori (CT).

Seade kasutatakse elektriliste jaotuskappide, tootmise, ja elektrienergia jälgimissüsteemides.

Põhimõte tegevus ja kasutamine

Seade ühendatakse mõõdetud faasi ja nulljuhtme vahel klemmide kaudu – see võimaldab mõõtmist pinge.

Võetud voog mõõdetakse välise voolutrafo CT-120 abil, mis on on tarnimise osa.

Juhtmed voolutrafo sekundaarmähised ühendatakse K ja L klemmidega seadmest tagaküljel.

Pärast toiteühendus kuvatakse ekraanil:

reaalne faasipinge (voltides),

koormus voog (amprites).

Paigaldamine ja seadistamine

Paigaldage seade esipaneelile (paneeli paigaldamine), lõike mõõtmed on 68 × 68 mm.

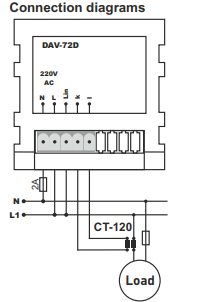

Ühendage CT-120 vastavalt skeemile: koormusjuhe on läbi transformaatori ja selle väljund on ühendatud K ja L.

Pärast seadmest toiteühendus kuvab automaatselt praegused pingetase ja voolu. (Ärge kasutage teiste tüüpide või tootjate voolutrafosid – väärtused on kalibreeritud tootmises spetsiaalselt CT-120 jaoks)

Tehnilised spetsifikatsioon

Töötamine pingetase: alates 140 kuni 270 V vahelduvvoolu (AC)

Võrgupinge sagedus: 50/60 Hz

Kuvatud pingetase: alates 5 V kuni 300 V AC

Mõõdetud voo ulatus: alates 1 A kuni 100 A (CT-120 transformaatori kaudu)

Täpsus mõõtmine:

pingutus: ±1 %

voog: ±3 %

Kuva: kahe rea, 3 numbrit, sümbolite kõrgus - 14 mm

Mõõtmine voog: üle CT-120, ühendatud K ja L klemmidega

Võimsus: vähem kui 6 VA

Töötamine temperatuur: alates -20 °C kuni +55 °C

Merepinna paigalduskõrgus: kuni 2000 meetrit merepinnast

Ühendamine: pistikupesad

Lõige ühendatava kaabli: kuni 1,5 mm²

Paigaldamine: paneel, ees külg

Kaal: kuni 220 g
