Доставчик: TENSE

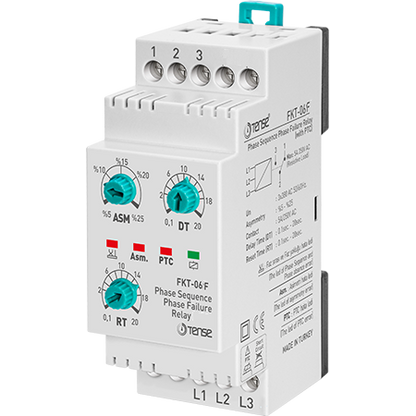

Třífázové monitorovací/ochranné relé pro kontrolu výpadku fáze/asymetrie/přepětí

Код на продукта: FKT-06F
€31,91
€31,91
Без ДДС: €26
Няма в наличност
Sáňkařská fáze: Ano
  • Описание
  • Начини на плащане
  • Гаранция

Fázové ochranné relé bez nulového vodiče – s regulací asymetrie a kontrolou sledu fází

Fázové ochranné relé je určeno pro ochranu třífázových motorů a ostatních zařízení citlivých na změny napětí. Zajišťuje bezpečný provoz i při nestabilní síti díky hlídání asymetrie fází, kontrole výpadku fáze, a u vybraných modelů také kontrole správného sledu fází.

Zařízení pracuje bez potřeby nulového vodiče, což umožňuje snadnou instalaci v průmyslových rozvodech.
Rozsah monitorovaného fázového napětí: 240–500 V AC.

Použití a princip činnosti

  1. Zapojte relé podle přiloženého schématu.

  2. Nastavte:

    • povolenou hodnotu asymetrie (%)

    • zpoždění při chybě (DT)

    • dobu resetu (RT)

  3. Pokud je napětí v normě a asymetrie nepřekračuje nastavený limit, relé se sepne a rozsvítí se kontrolka RELÉ.

  4. U verzí s kontrolou sledu fází musí být navíc správné pořadí L1–L2–L3.

  5. Pokud napětí některé fáze překročí mez asymetrie, rozsvítí se kontrolka ASM. (asymetrie) a po uplynutí zpoždění DT relé odpadne.

  6. Po návratu napětí do normy se odpočítává doba resetu RT. Poté chyba zhasne a relé se znovu aktivuje.

Výpočet asymetrie

Pro stanovení asymetrie se používá vzorec:

Asymetrie = ((Max. napětí – Min. napětí) / Max. napětí) × 100 %

Příklad:
((245 V – 200 V) / 245 V) × 100 = 18,3 %

Tuto hodnotu je vhodné nastavit podle typu připojené zátěže.

Technické specifikace

Parametr Hodnota
Provozní napětí 3×380 V AC, 50/60 Hz
Jmenovité pomocné napětí (model FKM-05 / 05F) 220 V AC, 50/60 Hz
Rozsah asymetrie 5–25 %
Nastavení zpoždění chyby (DT) 0,1–20 s
Nastavení resetu (RT) 0,1–20 s
Výkonová spotřeba < 6 VA
Provozní teplota –20 až +55 °C
Signalizace 4× LED indikace
Montáž DIN lišta
Výstupní kontakt 5 A / 250 VAC (odporová zátěž)
Max. nadmořská výška < 2000 m
Max. průměr vodiče 2,5 mm²
Hmotnost 0,210 kg
