Régulateur pour pompe monophasée jusqu'à 30A

Monophasé régulateur de pompe submersible pour puits, 140 V–280 V AC, 60 A, Tense

Code : MDK-02

Électrodes (capteurs de niveau de liquide) ne sont pas inclus dans la livraison.

Ce le régulateur est conçu pour protéger les pompes submersibles dans les puits contre divers problèmes potentiels qui peuvent survenir pendant le fonctionnement, tels que surtensions de tension et de courant, manque d'eau dans le puits ou le forage et surcharge la pompe. Les fonctions intégrées vous permettent également de surveiller le niveau de remplissage réservoir, régler les délais pour les situations d'urgence et réguler courants d'impact.

Principe le fonctionnement du régulateur.

Avant en connectant l'appareil, veuillez lire la section « Important ! ». Connectez les capteurs et transformateur de courant à l'appareil selon le schéma de câblage (fig. 1) et ensuite connectez l'alimentation. Vérifiez que les paramètres d'usine correspondent aux paramètres opérationnels de votre pompe. Si nécessaire, vous pouvez modifier les paramètres suivants :

(P1) – valeur maximale admissible de la tension

(P2) – valeur maximale admissible du courant

(P3) – valeur minimale admissible de la tension

(P4) – valeur minimale admissible du courant

(P5) – délai de réaction à une erreur

(P6) – durée de la réinitialisation automatique après un défaut de courant

(P7) – coefficient de courant (multiplicateur) pour l'intervalle de démarrage

(P8) – durée de l'intervalle de démarrage

(P9) – nombre de réinitialisations automatiques de défaut de courant après lesquelles l'appareil passe à mode d'urgence et nécessite l'intervention de l'opérateur

(P10) – délai de réaction du capteur supérieur (délai plus long – la pompe s'active moins souvent – prolonge la durée de vie de la pompe)

Après lors de la première connexion à l'alimentation de l'appareil, attendez 4 secondes, puis analysez les paramètres du réseau et leur conformité avec les paramètres saisis et analyse s'il y a dans le puits eau. Il est vérifié s'il y a suffisamment d'espace dans le réservoir d'accumulation et indiquant si le régulateur est en mode "START" (l'indicateur vert inférieur est allumé) (allumé), active les contacts de commande et allume l'indicateur vert supérieur "pompe". L'écran affichera les valeurs actuelles de la tension et courant.

Mode "START" : Pour entrer dans ce mode, appuyez sur le bouton START.

Mode "STOP" : Pour entrer dans ce mode, appuyez sur le bouton STOP. Dans ce le mode de l'appareil ne régule aucune action et ne démarre pas la pompe.

Paramètres paramètres :

Appuyez sur le bouton MENU pour entrer dans le menu des paramètres. Vous serez redirigé vers la première page des paramètres (P1). L'écran supérieur affiche le numéro du paramètre et l'écran inférieur affiche la valeur de ce paramètre. Vous pouvez changer en appuyant sur les boutons HAUT et BAS. Ensuite, appuyez sur le bouton MENU pour sauvegarder la valeur sélectionnée ou RESET pour quitter le menu. N'oubliez pas que en appuyant sur le bouton RESET, la valeur du paramètre affichée sur l'écran ne sera pas enregistrée, mais les modifications des paramètres précédents seront enregistrées. Si vous n'appuyez sur aucun bouton après après 50 secondes, l'appareil quittera le menu sans enregistrer la valeur du paramètre affiché sur l'écran.

Important !!! Veuillez lire cette section avant de connecter l'appareil :

- L'unité de contrôle de la pompe submersible doit être connectée selon le schéma de câblage indiqué dans la fiche technique du produit.

- Assurez-vous que le liquide que la pompe doit pomper n'est ni inflammable ni explosif.

- Si si un système à deux capteurs de niveau est utilisé, les entrées doivent être connectées du capteur supérieur et du capteur moyen.

- La température à l'emplacement d'installation du régulateur doit être supérieure à 0 °C.

- Jamais ne pas appliquer de tension aux entrées du régulateur pour connecter l'interrupteur à flotteur.

- Assurez-vous que le corps de la pompe est mis à la terre, sinon cela peut causer des dommages du régulateur de pompe.

Techniques informations :

Fonctionnement tension : 140–280 V AC

Fréquence : 50 Hz

Plage courant : 0,5–60 A

Consommation énergie : <4 W

Sensibilité pour les liquides : <50 kOhm

Classe protection : IP40

Plage températures de fonctionnement : -5 °C– +55 °C

Section câble : max. 1,5 mm2

Poids : 0,325 kg

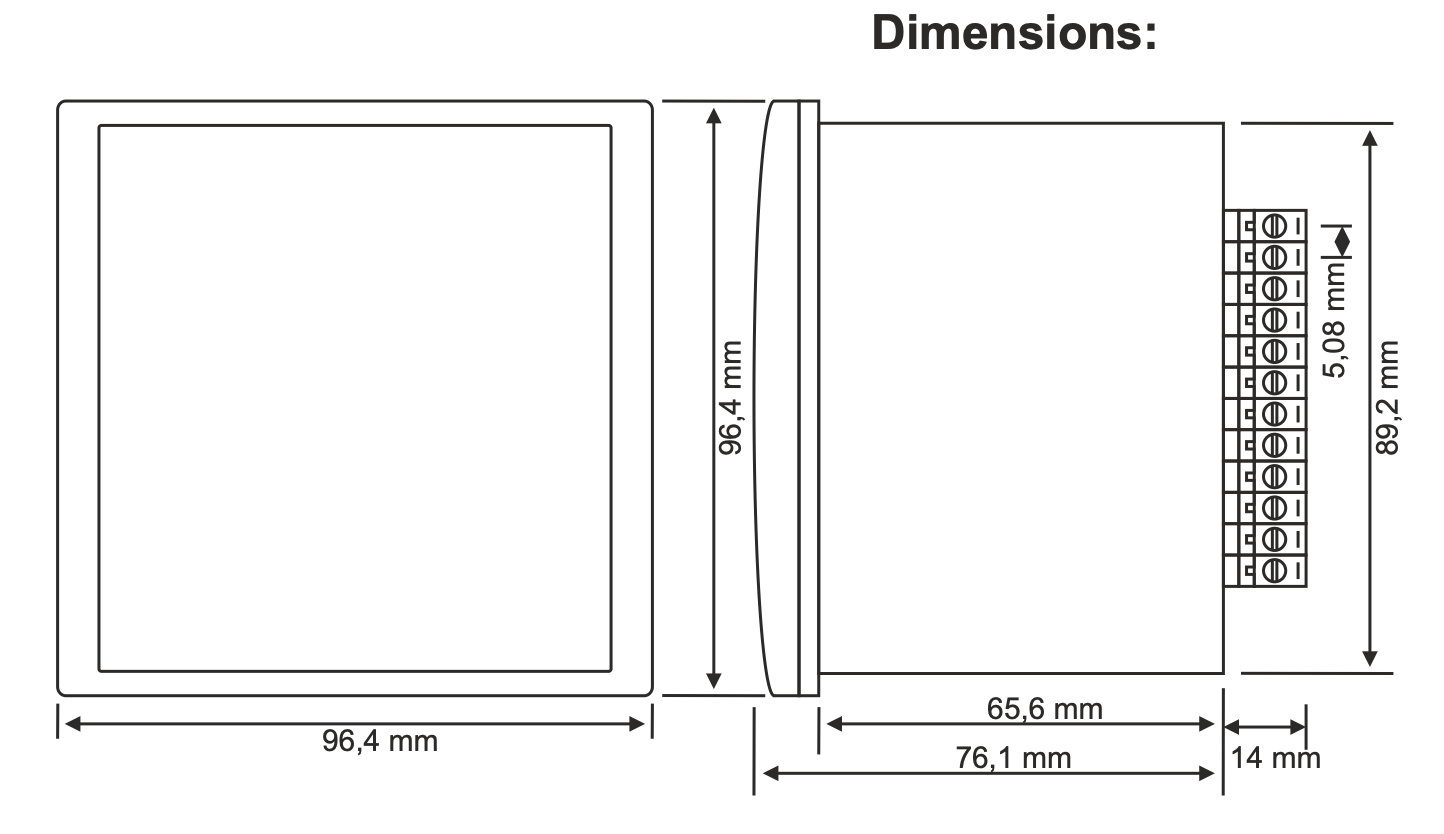

Installation ouverture : 91 x 91
