Vendor: TENSE

CK20 - Měření proudových transformátorů posuvné TENSE

Barcode: CK20605101
€12,91
€12,91
excl. VAT: €11
Low stock: 1 left
Označení: 60/5
  • Description
  • Instructions
  • Payment methods
  • Warranty

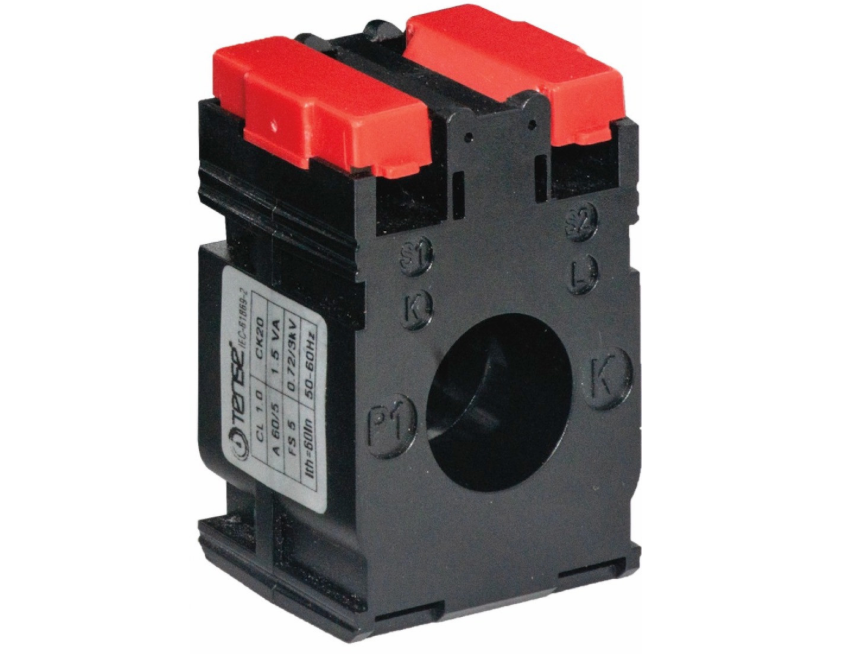

Měřicí proudový transformátor CK20 – TENSE

Popis produktu:
Proudový transformátor řady CK20 je určen pro nepřímé měření střídavého proudu v nízkonapěťových elektrických obvodech. Slouží k napájení ampérmetrů, elektroměrů a multimetrů, případně jako vstup pro ochranná relé a monitorovací zařízení.

Transformátor umožňuje bezpečné a přesné měření vysokých proudů prostřednictvím standardizovaného sekundárního proudu 5 A.

Technické specifikace

  • Koeficient převodu:  (dostupné varianty 60/5A, 75/5A, 100/5 A)

  • Zatížení: 1 VA

  • Třída přesnosti: 1

  • Svorkovnice: Neodnímatelný kryt, vhodný pro vodiče s vysokým průřezem, vyrobeno z mosazi

  • Pouzdro: Nehořlavý samozhášivý ABS

  • Montáž: DIN lišta (KK0003)

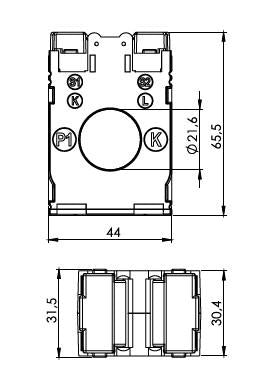

  • Primární vodič: Kulatý drát Ø 20 mm

  • Odolnost proti zkratovému proudu (Ith): 60 × In

  • Odolnost proti konstantnímu proudu (Id): 1,2 × In

  • Provozní teplota: -25 °C až +85 °C

  • Jmenovitý kmitočet: 50–60 Hz

  • Omezení rázového proudu (FS): 5

  • Zkušební napětí izolace: 3 kV po dobu 1 minuty

  • Normy: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Další informace

  • Každý proudový transformátor prochází individuální zkouškou v továrně výrobce.

  • Výsledky měření jsou zaznamenány ve zkušebním protokolu, který je přiložen k transformátoru.

  • Transformátor je vhodný pro průmyslové aplikace, rozvaděče, měřicí a ochranné systémy.

Download on

Technical information on current transformers (996 kB) - to be sent on request
