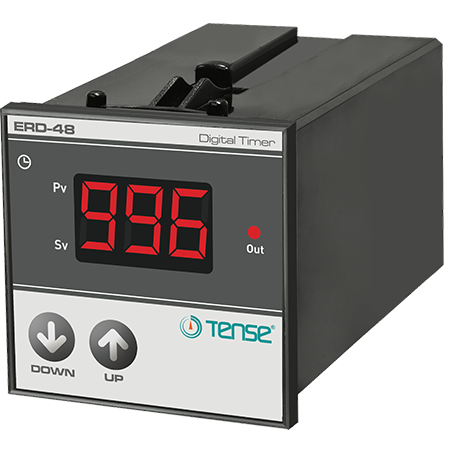

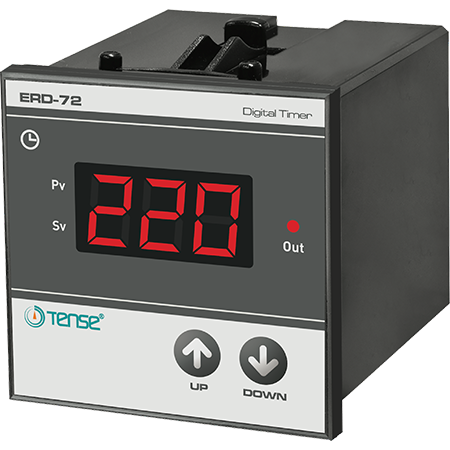

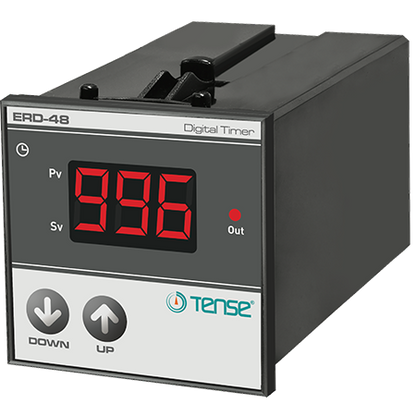

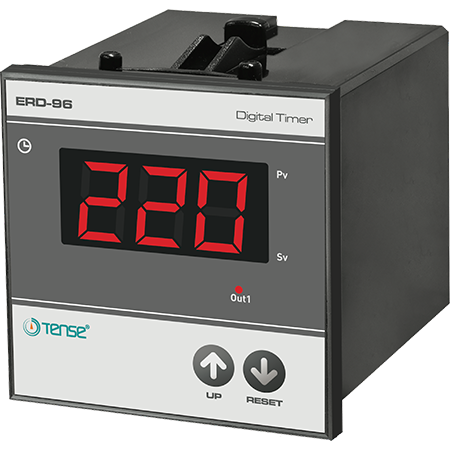

Časové relé ERD-96 ERD-48, ERD-72 – TENSE

Časovač se zpožděním při zapnutí / cyklické impulzní relé / generátor symetrických a asymetrických impulzů

Časové relé ERD-96 ERD-48, ERD-72 je určeno pro vytváření časového zpoždění při zapnutí nebo generování cyklických impulzů pro řízení různých procesů v automatizačních a řídicích systémech (ACS).
Vhodné je zejména pro použití v:

• systémech klimatizace,

• řízení bazénů a technologií,

• nouzových a bezpečnostních systémech,

• obecné automatizaci a sekvenčním řízení zařízení.

Hlavní vlastnosti

• Dvě základní funkce

  • zpožděné zapnutí (On-delay timer)

  • cyklické relé (impulsní generátor – symetrické/asymetrické impulzy)

• Široký časový rozsah:
  0,1 s až 999 minut

• Indikace odpočítávání času – digitální zobrazení zbývající doby (cooling time)

• Jednoduché připojení pomocí svorkovnice

• Vhodné pro univerzální použití v AC sítích 100…240 V

Technické specifikace

Mechanické a zobrazovací parametry

• Displej: 3místný 7segmentový LED displej

Funkce

• Okamžitý výstup po spuštění (Out2)

• Zpožděný výstup po spuštění (Out1)

Vstupy

• START vstup: kontakty 11–12

  • 100…240 V AC, 50/60 Hz

  • spotřeba max. 3 mA

  • Časování

• Rozsahy:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (volitelné)

• Rozlišení:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Přesnost: ±1,5 % nastavené hodnoty

Výstupy

• Out1 – Zpožděný výstup:

  • relé NO–O–NC

  • 250 V AC, 2 A (odporová zátěž)

• Out2 – Okamžitý výstup:

  • relé NO–O

  • 250 V AC, 2 A (odporová zátěž)

Napájení

• Napájecí napětí: 100…240 V AC, 50/60 Hz

• Příkon: < 5 VA

Podmínky prostředí

• Provozní teplota: –20 °C až +55 °C

• Provozní nadmořská výška: do 2000 m
