Podrobný popis – Regulátor teploty do panelu DT48-EM, PID & On/Off

Popis produktu

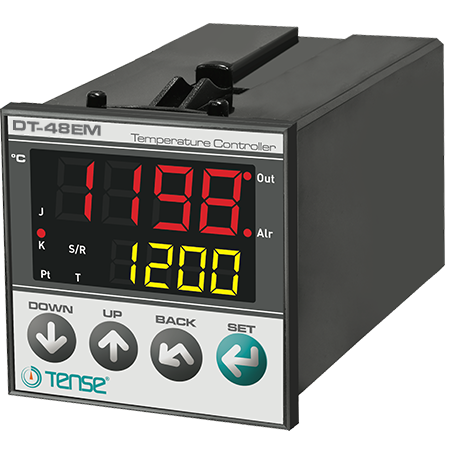

Panelový regulátor teploty DT48-EM je jednokanálový regulátor určený pro ohřev s univerzálním vstupem. Podporuje odporové čidlo Pt100 a termočlánky typu J, K, T, R, S.

Je vybaven dvouřádkovým, vysoce čitelným displejem:

• Horní červený řádek – číslice 9 mm

• Dolní žlutý řádek – číslice 7 mm

Regulátor není vhodný pro řízení chlazení.

Výstupy

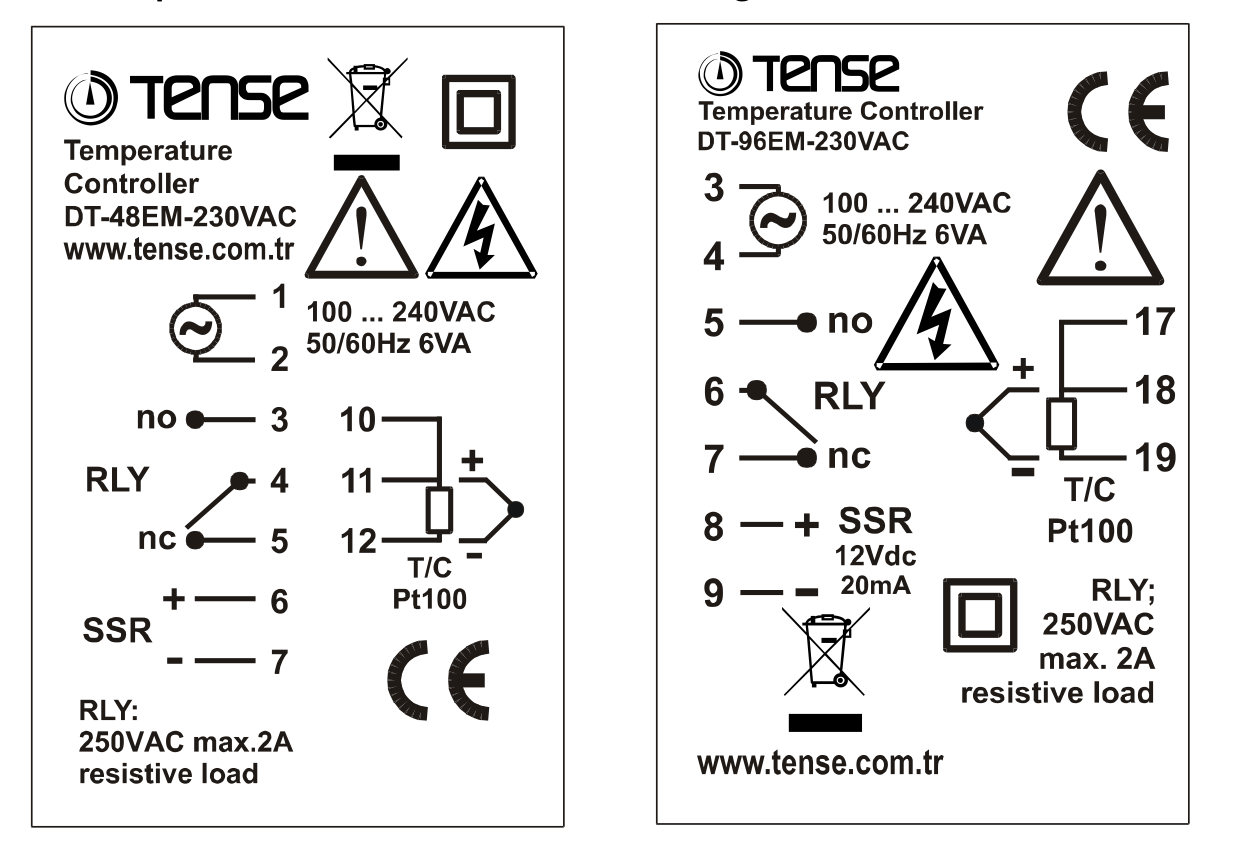

• SPDT relé 2A / 250 VAC pro odporovou zátěž

• Digitální výstup 12 VDC / 20 mA Max. pro SSR relé

 Mechanické parametry

• Rozměry: 48 × 48 × 90 mm

• Montážní otvor: 46 × 46 mm

• Napájení: 230 VAC

Typické aplikace

Regulace teploty v průmyslu:

• stroje a zařízení lehkého průmyslu

• potravinářské provozy

• tepelné procesy

• malé pece

• automatizace technologických celků

Funkce a vlastnosti regulátoru

• PID regulátor teploty

• Automatické ladění parametrů PID

• Volitelný typ regulace: P, PI, PD, PID, ON/OFF

• Režim rampy při zapnutí

• Funkce Anti-windup v PID/PI

• Nastavitelné horní a dolní limity SET

• Současné zobrazení hodnot Sv (žádaná) a Pv (aktuální)

• Kompenzace studených spojů (T/C)

• Kompenzace odporu vedení (Pt100)

• Lineární převod dle tabulek °C/mV a °C/Ohm

• Funkce Offset pro posun hodnot v celém rozsahu

• Ochrana nastavení heslem

• Vysoká přesnost měření

• Paměť EEPROM pro ukládání nastavení

• Snadné připojení díky zásuvným konektorům 5.08

• Napájení 230 VAC

Doporučení k instalaci

Při objednávce se doporučuje zakoupit:

• Teplotní senzor TK

• 2 kusy jističů 2A pro ochranu vstupních a výstupních kanálů

 Měřicí stupnice pro DT48-EM TENSE
